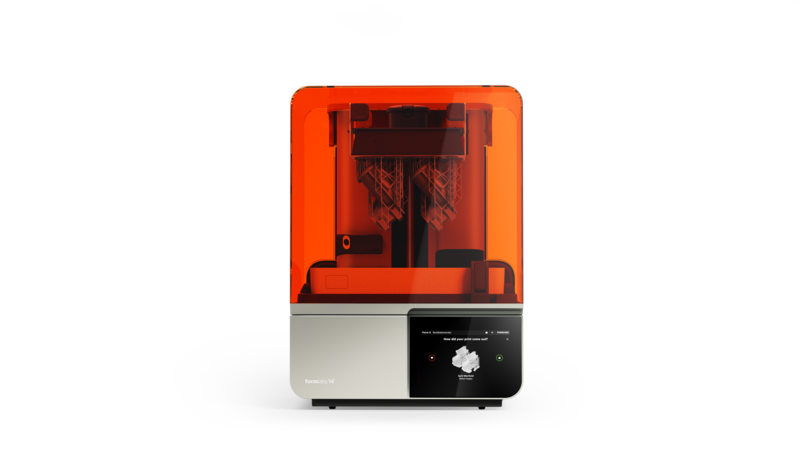

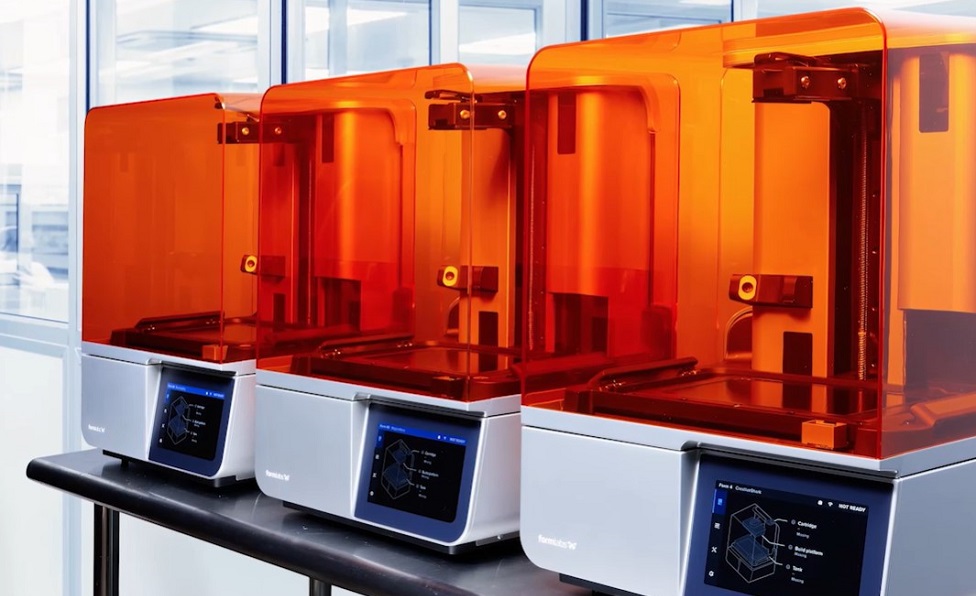

Formlabs 專業級桌面3D 打印機

Formlabs 全新Form 4和Form 4B桌面級專業 3D 打印 機,采用了Formlabs新研發專利技術 Low Force Display™ (LFD) ,實現更快的打印速度,更高的打印成功率與成品質量

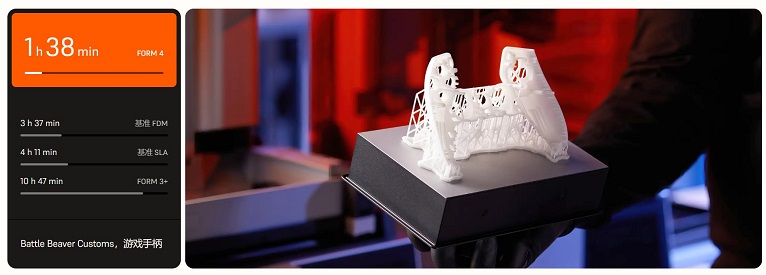

極速打印

Form 4的打印速度是上一代的2-5倍,2 小時內完成大多數打印

多功能

Form4擁有全新升級的牙科,醫療,工程,珠寶,耐高溫,等樹脂,你想要的材料要求,Formlabs都可以滿足

易上手

Form 4引入了更智能的軟件,並重新設計硬件部分,比如快拆的Resin Tank和Build Platform,只需15 分鐘即可掌握Form4的操作

可靠

全新LFD技術,樹脂監控系統和Build Platform等新技術的應用,使得Form4有極高的打印成功率

精準

Form 4通過各種技術,讓打印成品減少變形,過度曝光,力量不平衡等問題,讓打印質量得到巨大提升

簡化生產流程,加快生產速度

Formlabs對3D打印過程中的每一步都進行了優化,使用戶能夠更簡單地操作專業級的3D打印機,為設計師、工程 師、製造商、醫療保健專業人士和創新工作者實現了生產力的全新飛躍。

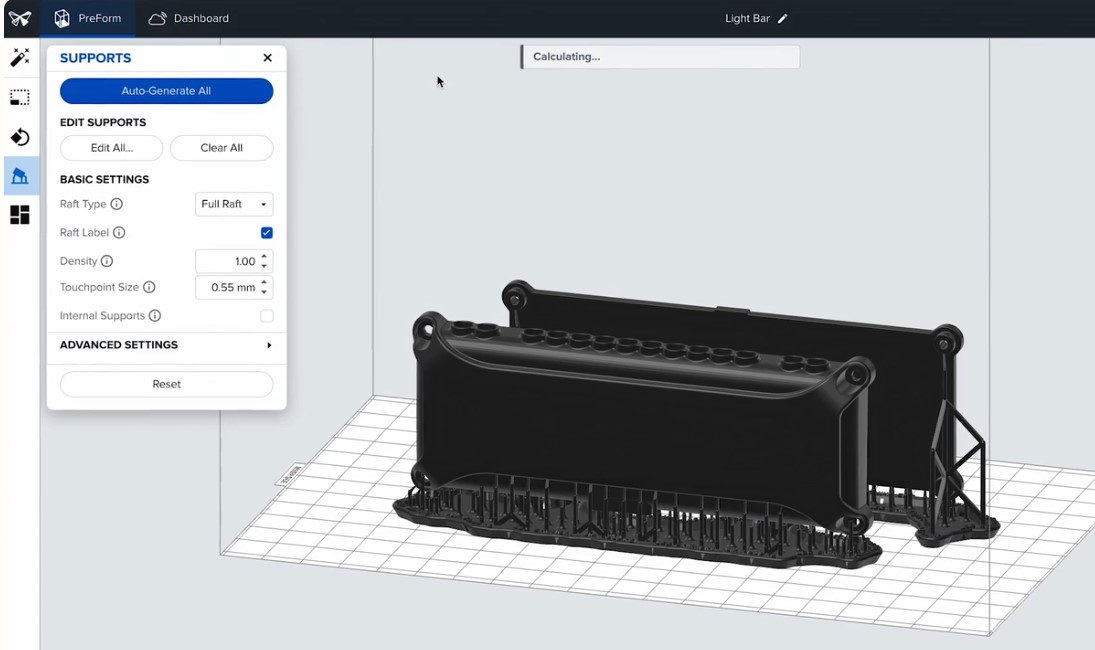

1. 準備

使用我們的免費 PreForm軟件,即可在幾分鐘內設定打印設定,比如減少support數量和優化打印位置以達到最有效率的打印。

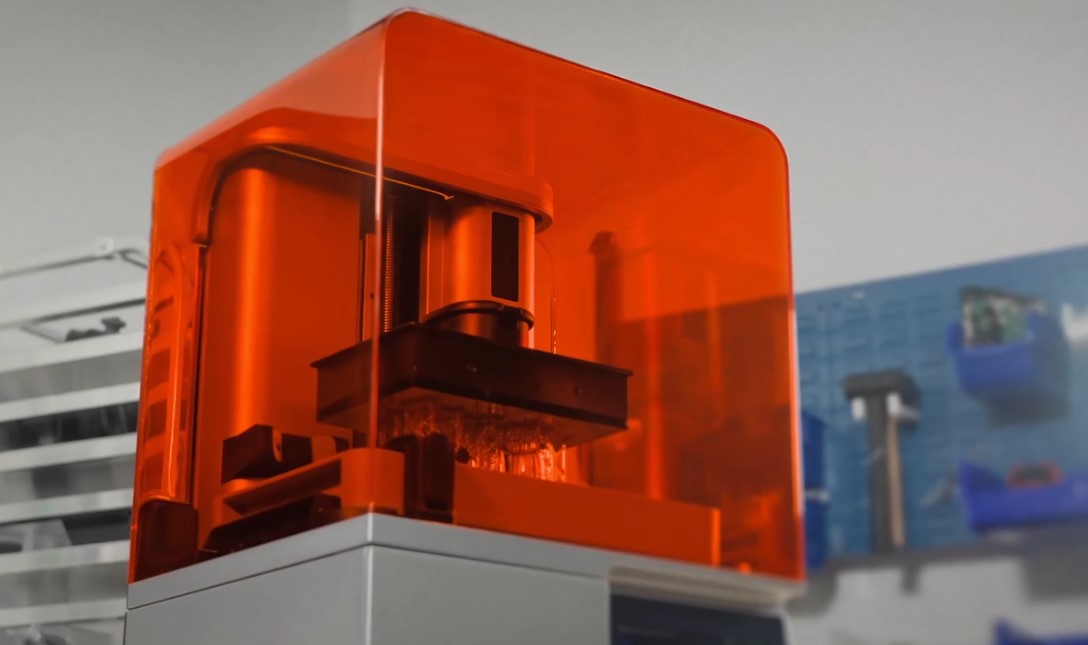

2. 打印

利用集成式攝像機、打印機診斷工具和我們的免費Dashboard 軟件,隨時隨地監控打印情況並管理打印,提升打印成功率;而打印速度是上一代的3-5倍,能夠極大提升打印速度

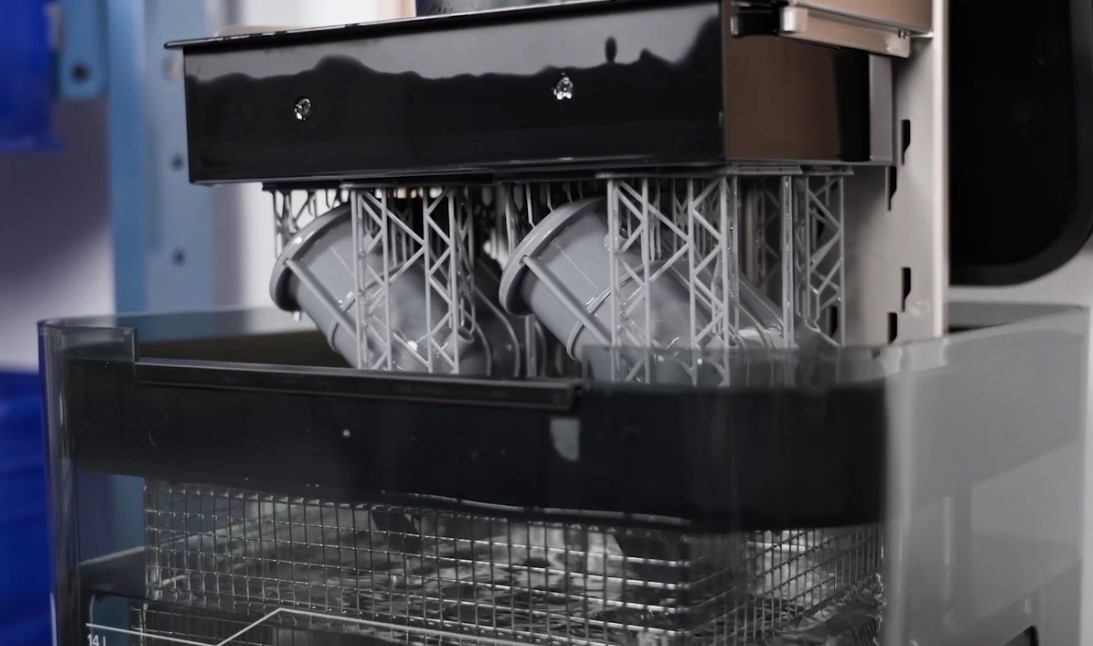

3. 後處理

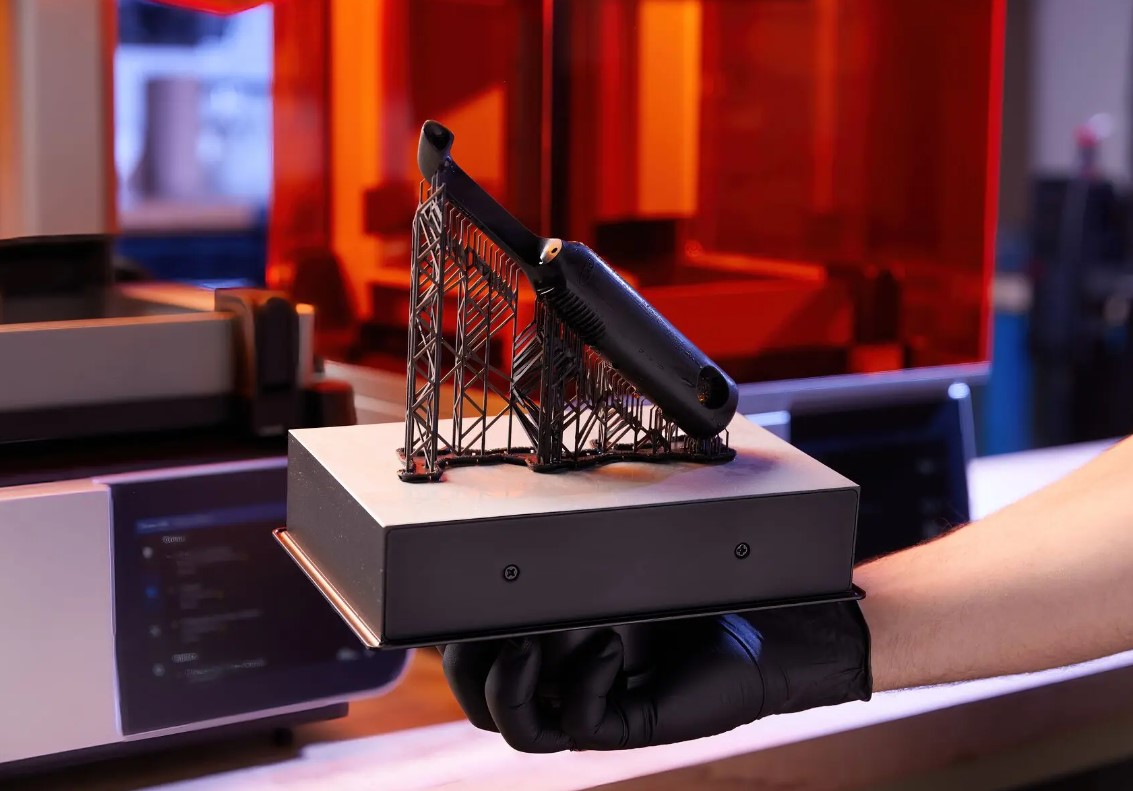

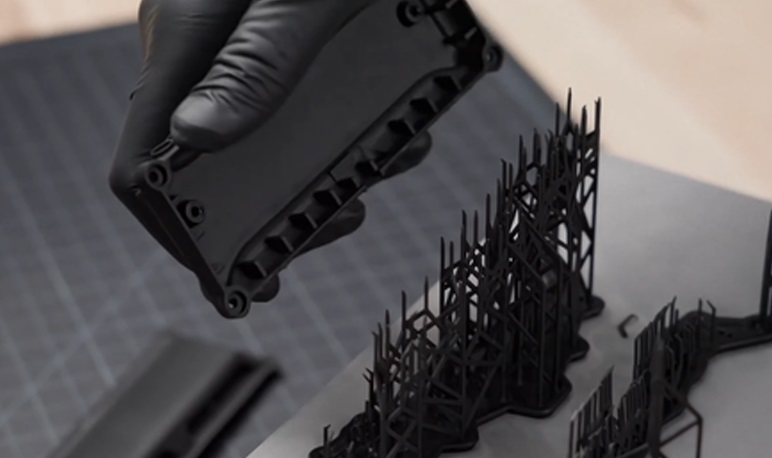

通過可快速剝離部件的BuildPlatform Flex、Form Wash和Form Cure只需15分鐘就能完成簡單高效的後處理過程

4. 表面處理

成品部件可按原樣使用,也可選擇進行打磨、噴漆、塗層或電鍍。

Form4極高的打印可靠性

無與倫比的可靠性。

Formlabs 優化工程師對數百個打印部件進行測試,以確保每種材料開箱即用,且性能都達到最可靠的標準。

6 個控製系統精確測量並保證打印機內部溫度、樹脂含量、打印力和打印狀態。

堅固的硬件設計可使用多年。 針對所有材料,樹脂槽的額定使用時間為 >7.5 萬層。 Light Processing Unit 的額定使用時間為 >75 萬層。

在打印機出廠前進行 60 點校準和質量控製檢查。

利用集成式攝像機、預防性維護提醒和我們的免費 Dashboard 軟件,隨時隨地監控打印情況並管理打印機。

Form4模塊

Form4高效、智能組件,助您實現出色的打印質量和準確性。

無與倫比的光學功率:16mw/cm²(照射到打印平面)。


平凸透鏡陣列和光學擋板:即使在高功率下也能產生高度準直的均勻光線。


由於采用了集成冷卻系統,使用壽命極長。

背光模塊使用 60 個 LED 燈和準直透鏡產生超高功率的均勻區域投射光。可以快速準確地固化樹脂,在整個構建平臺範圍內提供極快的打印速度,實現出色的打印質量和準確性。

無與倫比的光透過率:16mw/cm²(照射到打印平面),實現極快的打印速度。


無可比擬的使用壽命:即使在高功率下也能產生高度準直的均勻光線。


高分辨率:50μm 像素尺寸,可實現清晰細節、光滑表面光潔度和精確公差。


抗損傷:鋁框、表面塗層以及力檢測,用於保護 LPU 避免意外損壞。


使用打印機內隨附和存儲的單一工具,幾分鐘即可輕松完成更換。

Light Processing Unit 4 (LPU 4) 精確地將來自背光模塊的光掩蔽為打印層形狀。背光模塊和 LPU 4 協同支持在整個構建平臺範圍內以極高速度、準確性和打印質量進行打印。LPU 4 壽命長,抗意外損壞,易於更換。

降低剝離力


堅固且免維護:提供氣流,被動減少剝離力。未配備會損壞和需要維護的泵或致動器。

一種專有微紋理光學覆膜層,可在樹脂槽和 Light Processing Unit 之間提供氣流。此覆膜層內置於 Light Processing Unit,並位於其頂部。可大幅減少剝離力,因此可以以極快的速度打印, 而不會犧牲表面光潔度、精細特征、準確性或可靠性。

攝像機:啟用遠程監控和故障排查,但可以出於隱私原因將其關閉。


樹脂液位傳感器:準確測量 Resin Tank 中的樹脂含量。


力傳感器:優化各種材料和幾何形狀的打印速度和打印質量。


抗損傷:鋁框、表面塗層以及力檢測,用於保護 LPU 避免意外損壞。

樹脂溫度傳感器:監控樹脂溫度。

混合器碎屑感應:檢查樹脂槽中的固化樹脂,以便快速檢測打印失敗。

打印機水平傳感器:確保打印機水平,以準確測量和分配樹脂槽中的樹脂。

6 個板載控製系統精確測量並保證打印機內部溫度、樹脂含量、打印力和打印狀態。共同確保實現一致、可靠的性能,並預防常見故障,在每臺打印機和每次打印中都獲得相同的結果。

最小剝離力:使用雙層柔性覆膜層,使新打印層彼此能夠輕柔分離。


無與倫比的使用壽命:使用任何 Formlabs 樹脂進行打印時,新型樹脂槽都能提供穩定的打印性能,可打印層數大於 7.5 萬層。 頂部覆膜層具有化學惰性和彈性。底部覆膜層則結實耐用,可減少劃痕和穿刺。覆膜層框架材料為沖壓鋼,以保持高覆膜層張力。


使用方便:並采用可堆疊設計、一體化蓋子、簡單鎖銷、易於傾倒的排口以及超大容量,可防止意外溢出。

Form 4 Resin Tank 用於在打印機內容納液態樹脂,並通過堆疊雙層柔性覆膜層為液態樹脂提供固化基底。這大大減少了剝離力,因此可以以極快的速度打印,而不會犧牲表面光潔度、精細特征、準確性或可靠性。

樹脂分配加快:使用大多數樹脂時,均能在 2-8 分鐘內填滿空樹脂槽。具有重新設計的咬閥系統,相對於 Form 3,填充速度提高 5-10 倍。


塑料廢物減少 63%:重新設計的樹脂盒盒體使用塑料量減少,同時仍可靠地存儲一升樹脂。


外形尺寸縮小 30%:經重新設計後,樹脂盒所占空間尺寸減少。

可快速準確分配樹脂的集成系統,並將浪費降至最低水平,同時易於更換材料。打印時無需擔心打印機耗盡樹脂,只需不到 1 分鐘即可切換材料。Form 4 仍是市面上唯一提供此功能的 SLA 打印機之一。

form4 應用

作為 Formlabs 第四代桌面級樹脂 3D 打印機,Form 4 系列打印速度更快,可 靠性高,具有行業領先的材料特性、出色的打印質量和直觀易用的操作流程,將其性能提升到了更高水平。

#

利用行業領先的材料解決任何問題,或利用 Open Platform(開放平臺)探索更多可能性。
#

始終如一地獲得令人驚嘆的部件,表面光潔度可與註射成型部件媲美。

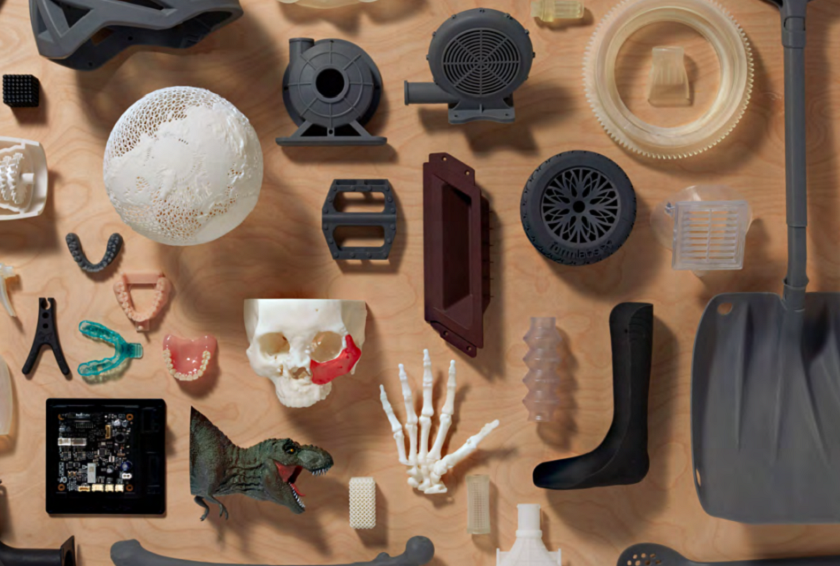

Form4應用行業

應用範圍廣泛,助您在工作中大顯身手

#

預生產驗證

Tough 1500 Resin

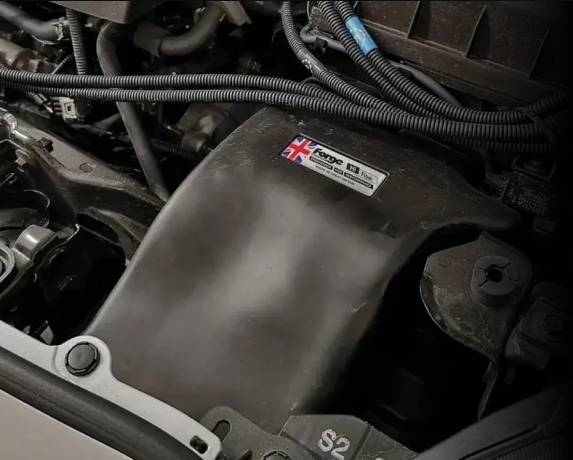

Forge Motorsport 對性能不佳的部件實施了逆向工程,利用 3D 打印獲得了新設計,並在一輛汽車上進行了為期五個月的測試之後,才開始製作模具。

#

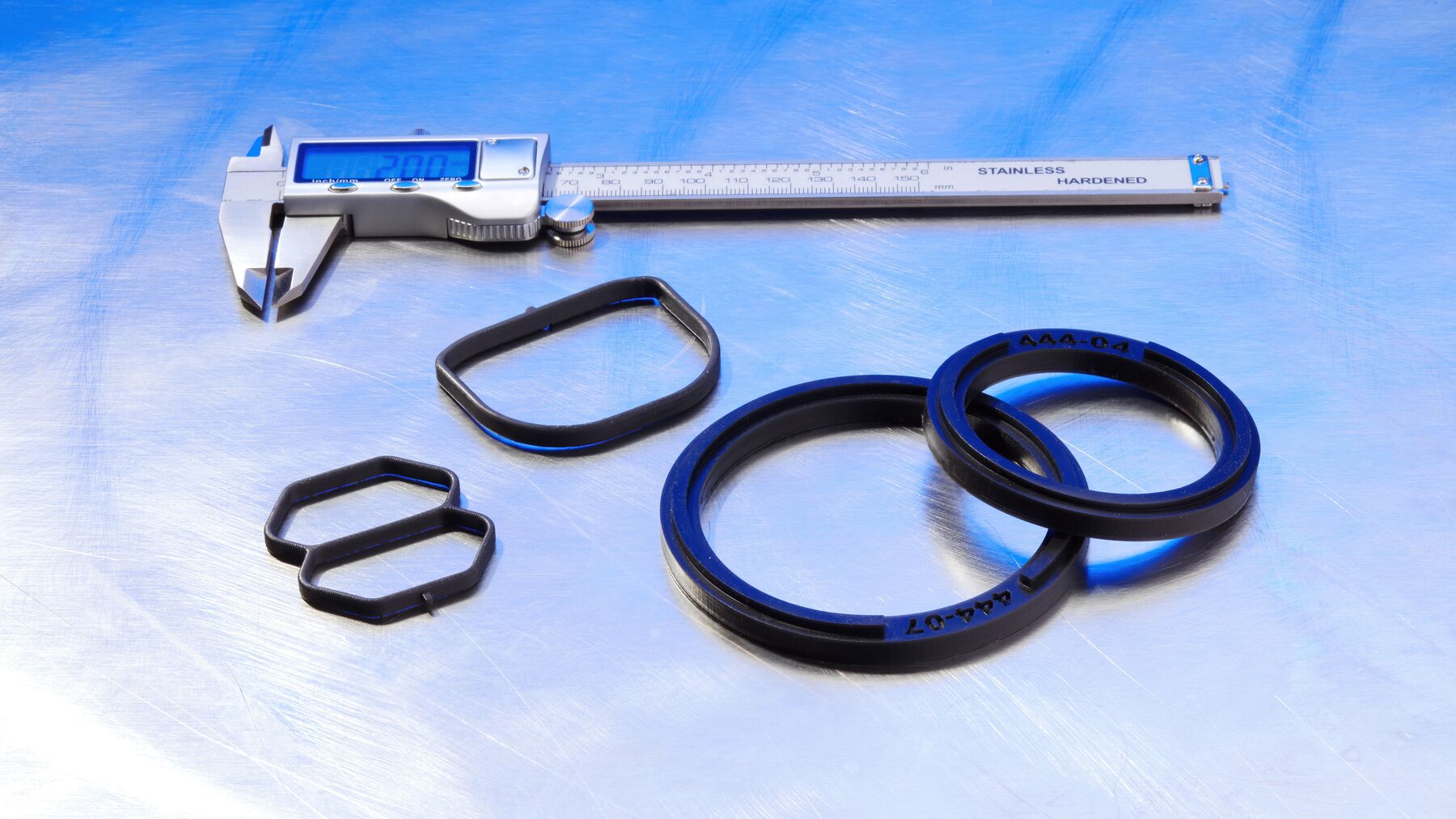

矽膠墊圈
Silicone 40A Resin
#

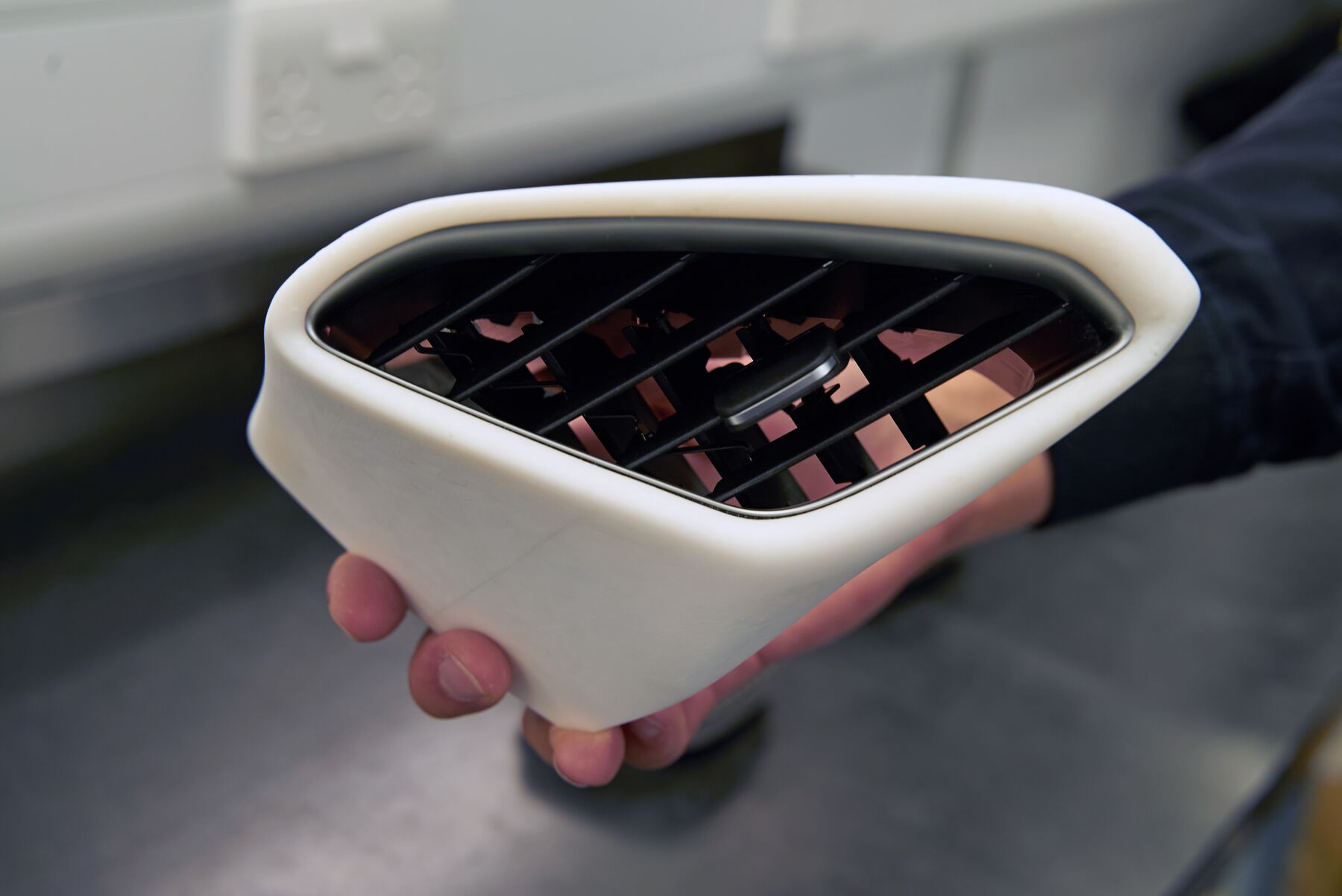

通風口
White Resin
#
快速模具製作
High Temp Resin
#

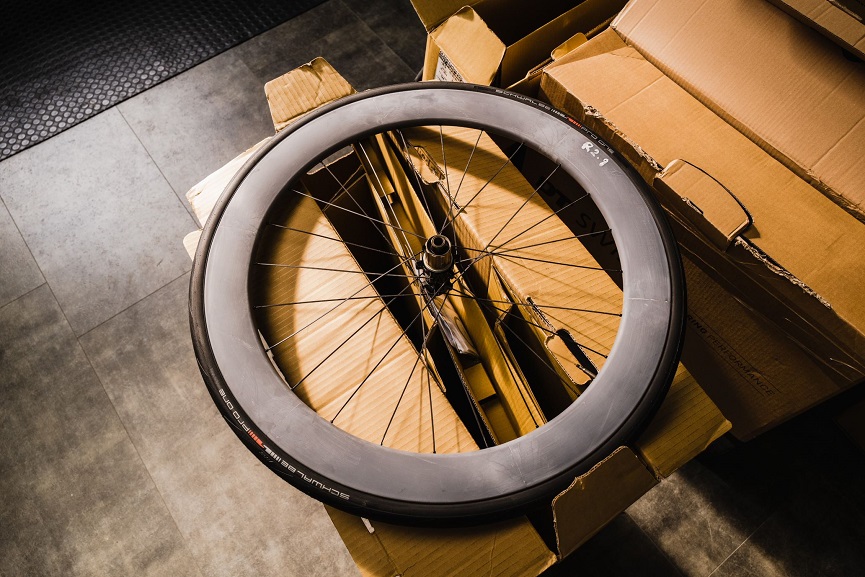

碳纖維模具
Tough 1500 Resin
#

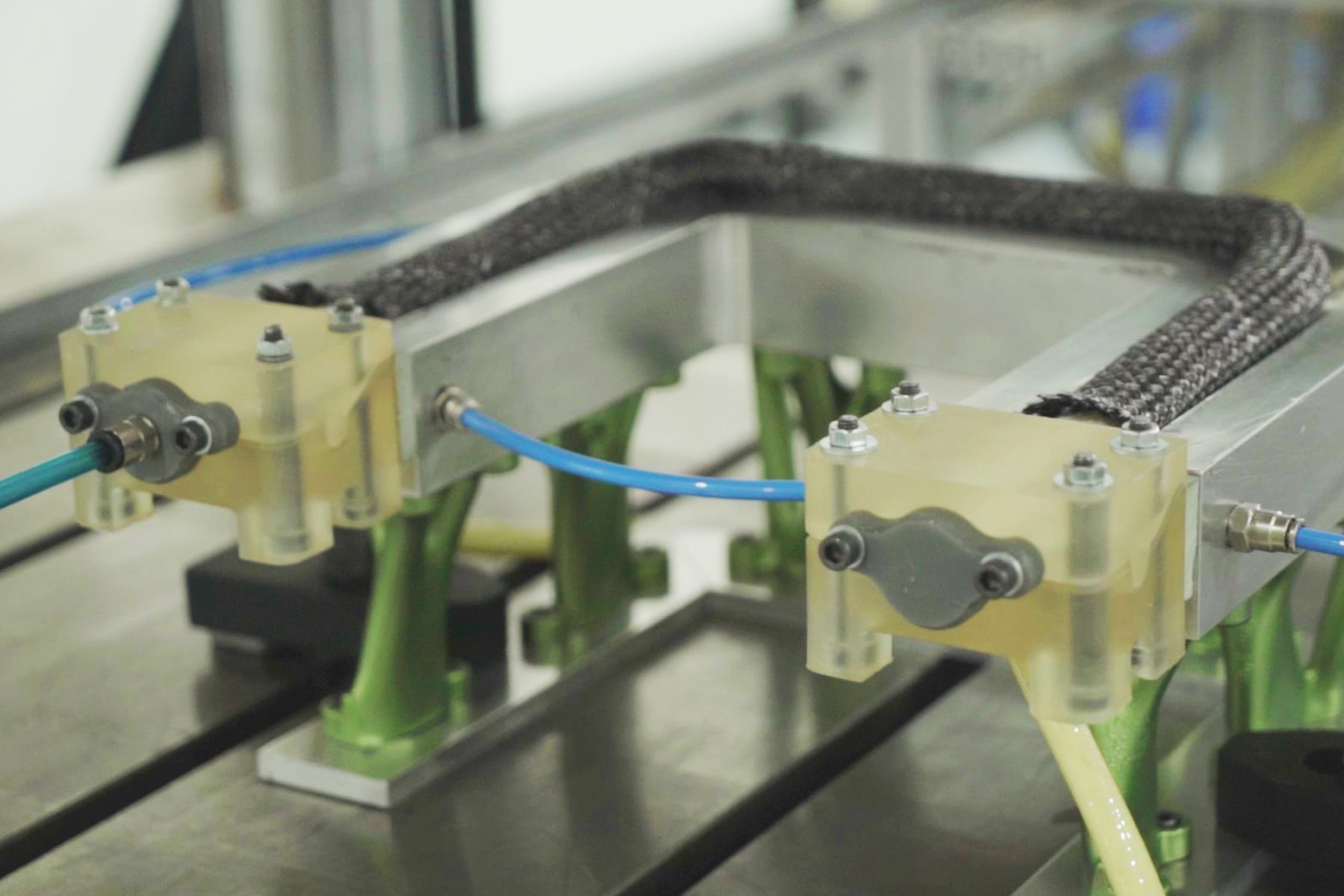

掩蔽夾具

Durable Resin

先進製造研究中心 (AMRC) 的工程師在為空客公司製作有嚴格公差要求的部件時,利用 3D 打印掩蔽夾具來避免發生碳纖維、鋁和鈦的交叉汙染。

#

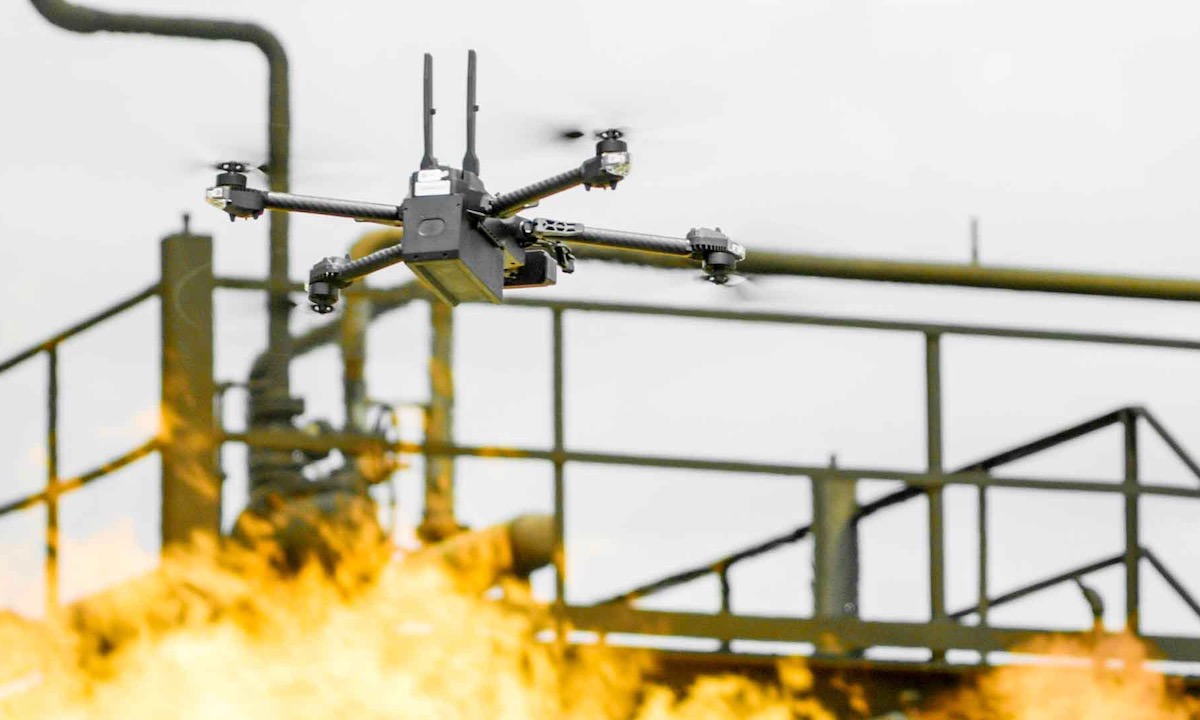

無人機部件
Clear Resin
#
逃生路線標記模具
Clear Resin
#

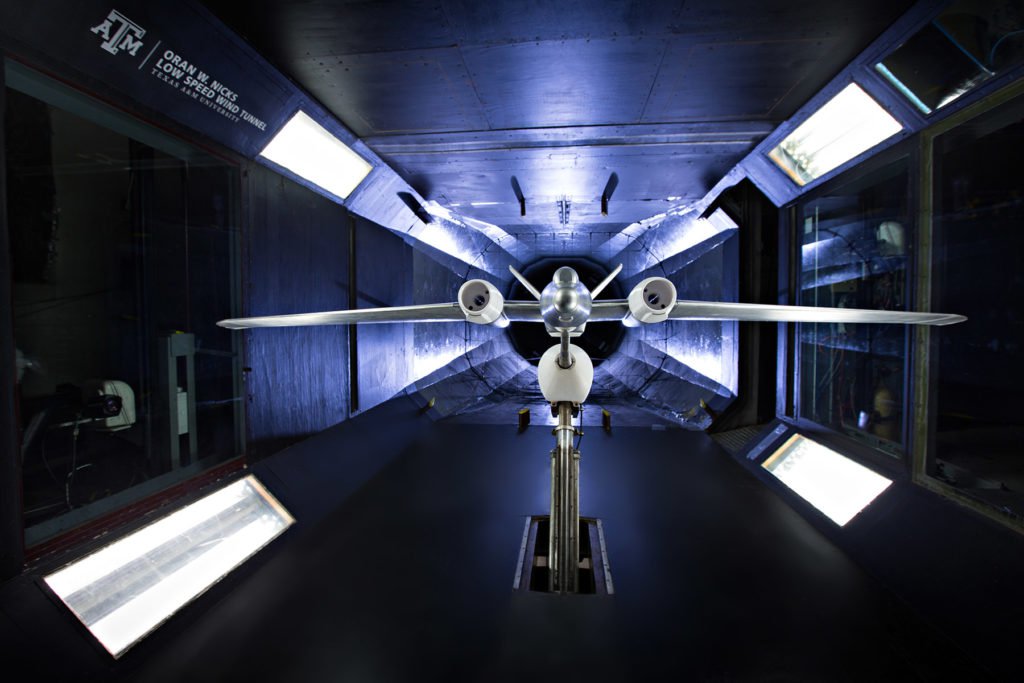

風洞測試部件
Rigid 10K Resin
#
Clear Resin(電鍍)
定製天線
#

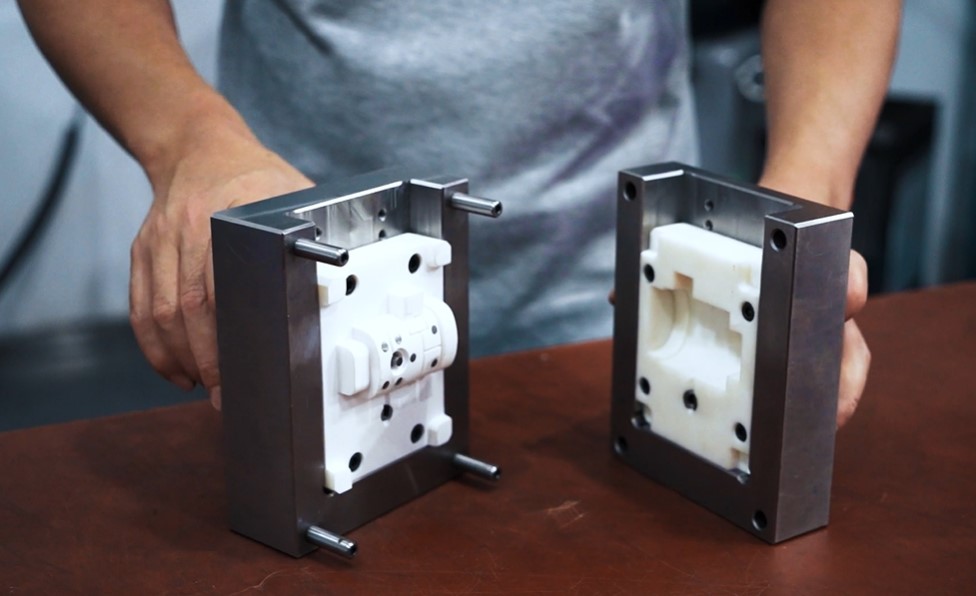

註射成型模具

Rigid 10K Resin

得益於通過 3D 打印製作小批量模具的靈活性,合同製造商 Multiplus 獲得了新的小批量訂單並贏得了新客戶。

#

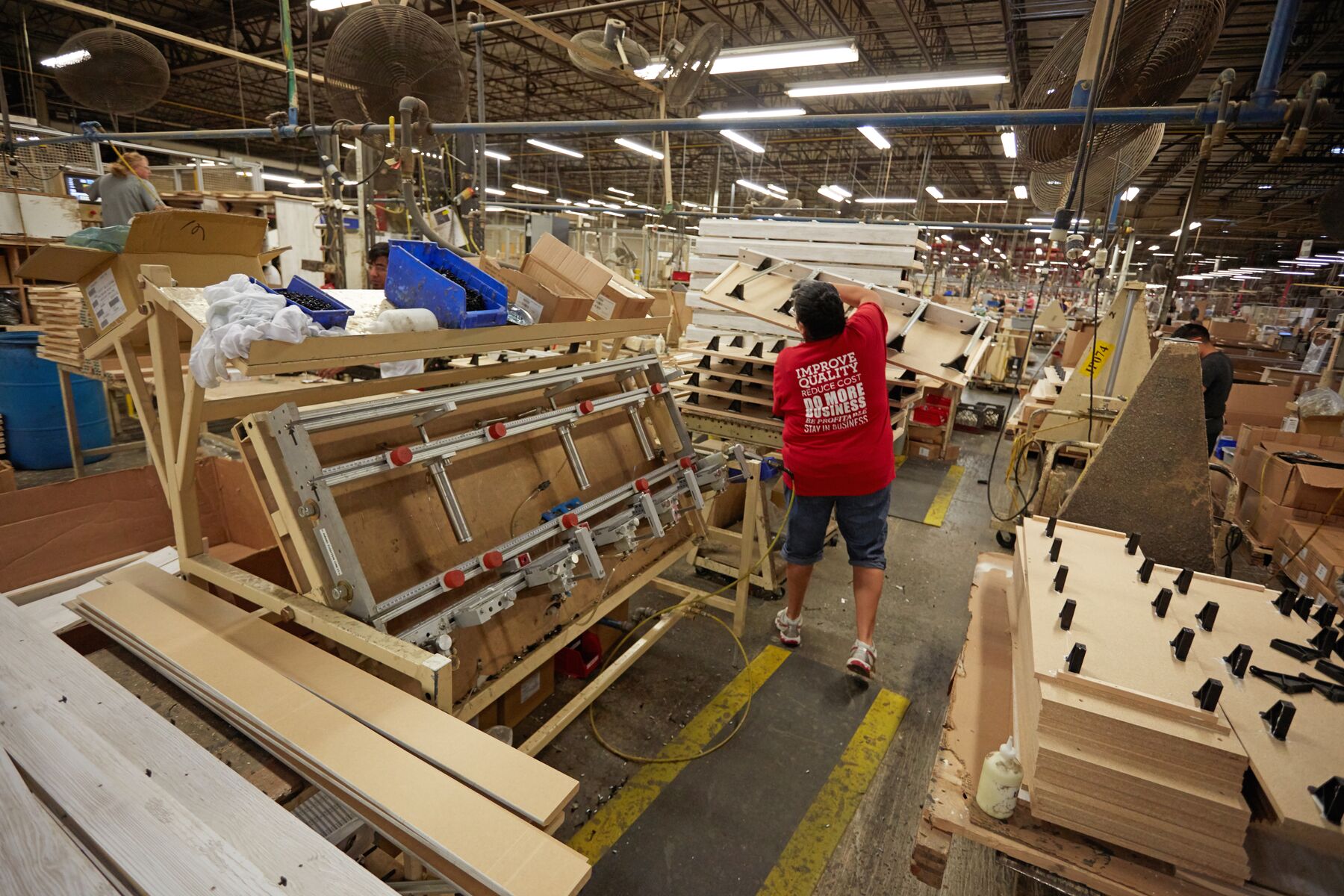

夾具和固定裝置
Durable Resin
#

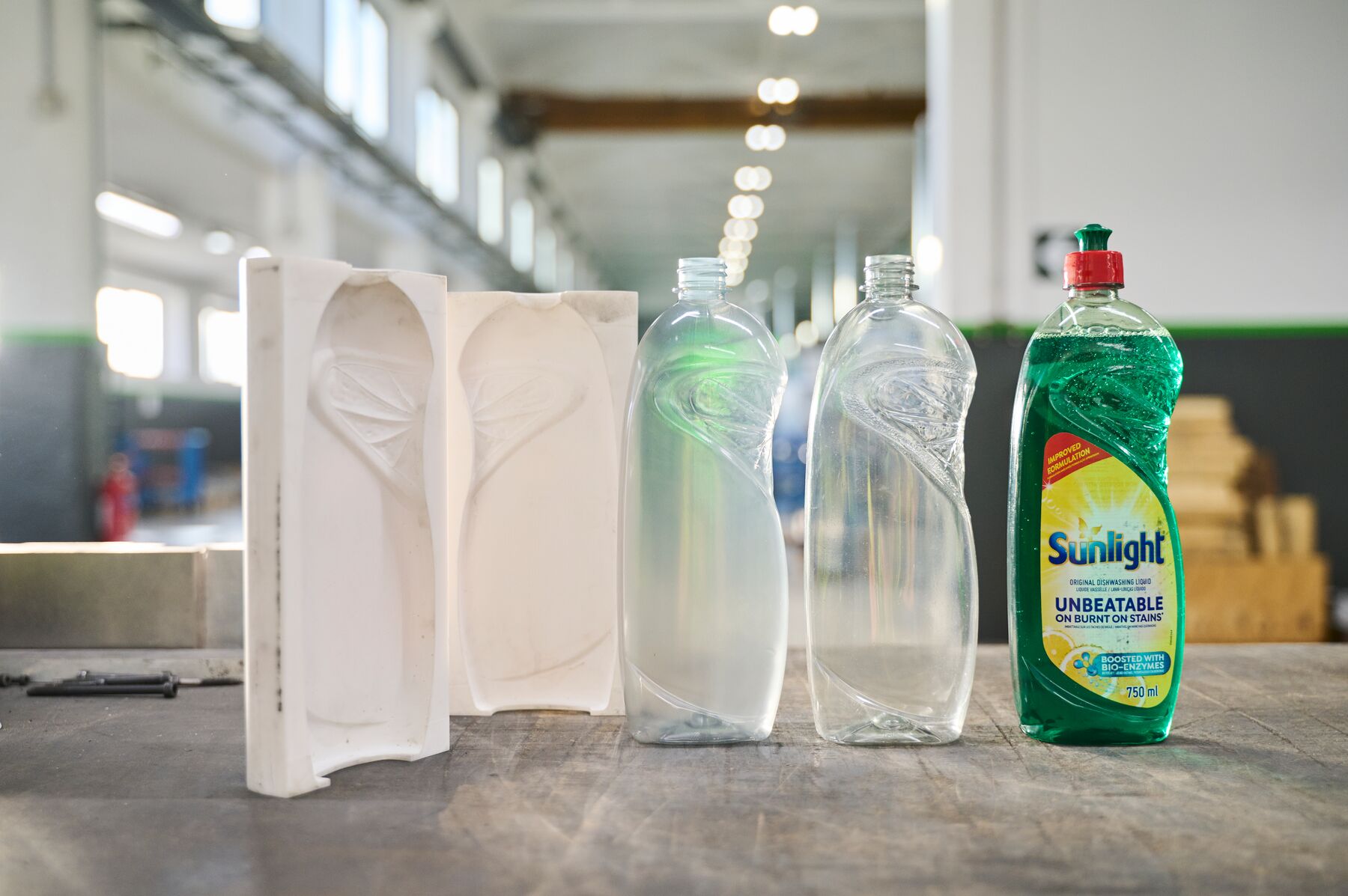

吹塑模具
Rigid 10K Resin
#

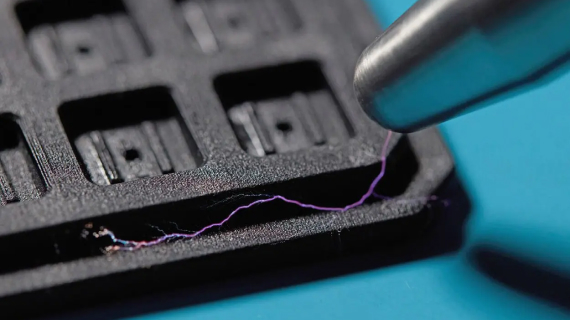

防靜電部件
ESD Resin
#

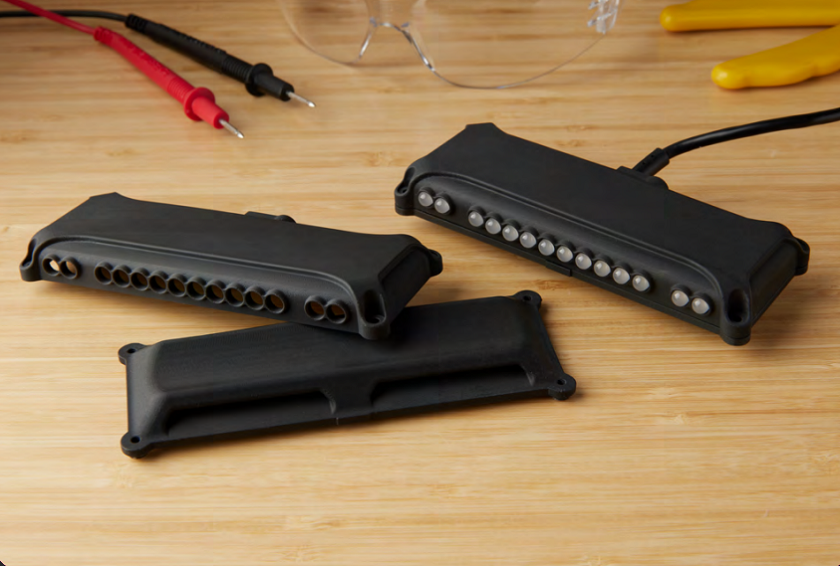

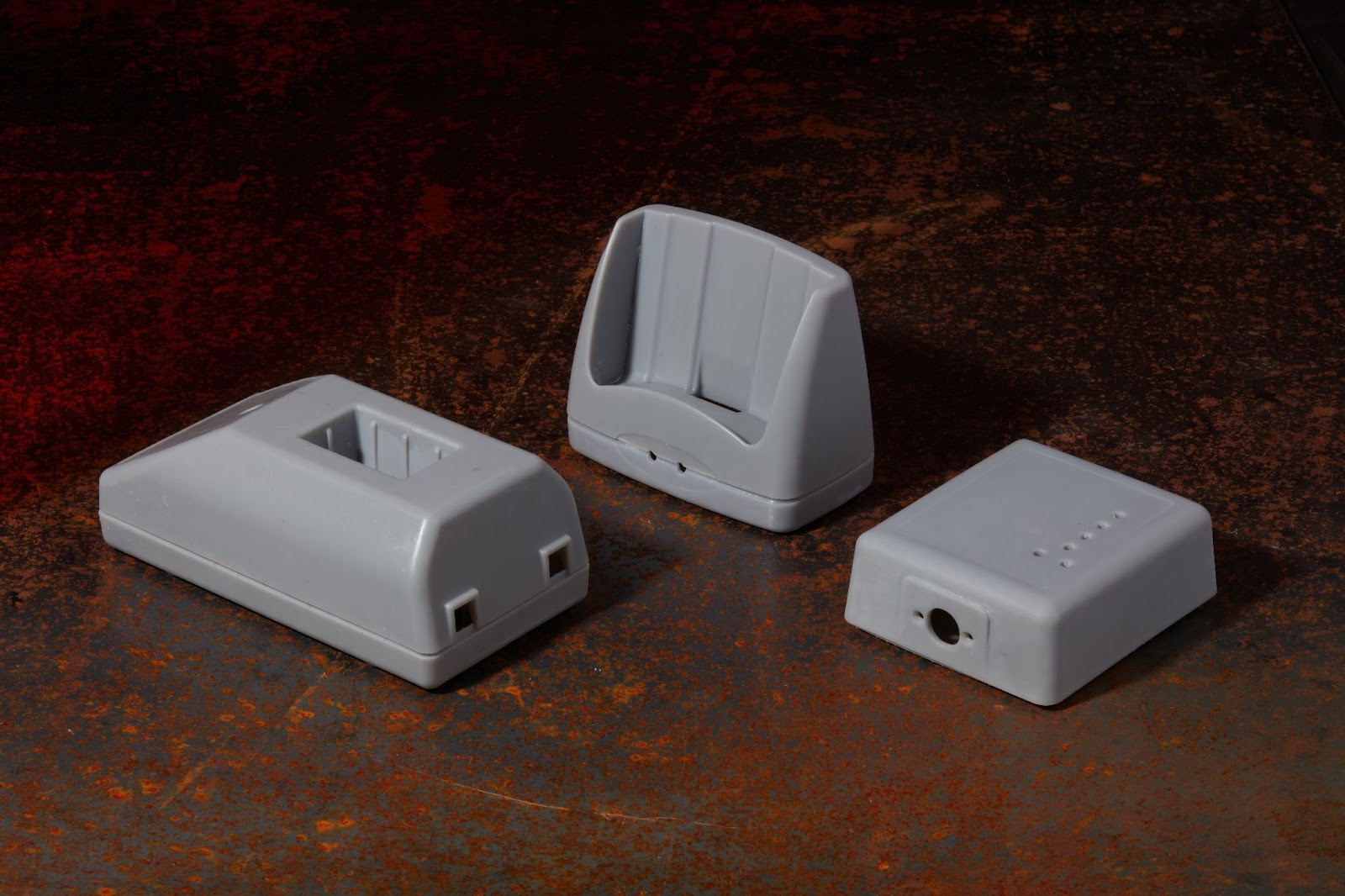

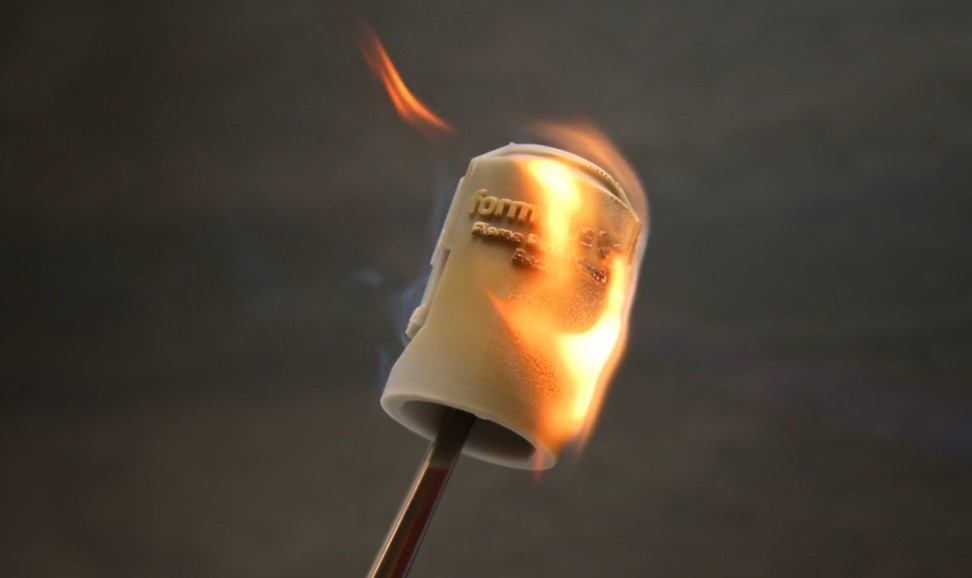

經 UL 94 認證的部件
Flame Retardant Resin
#

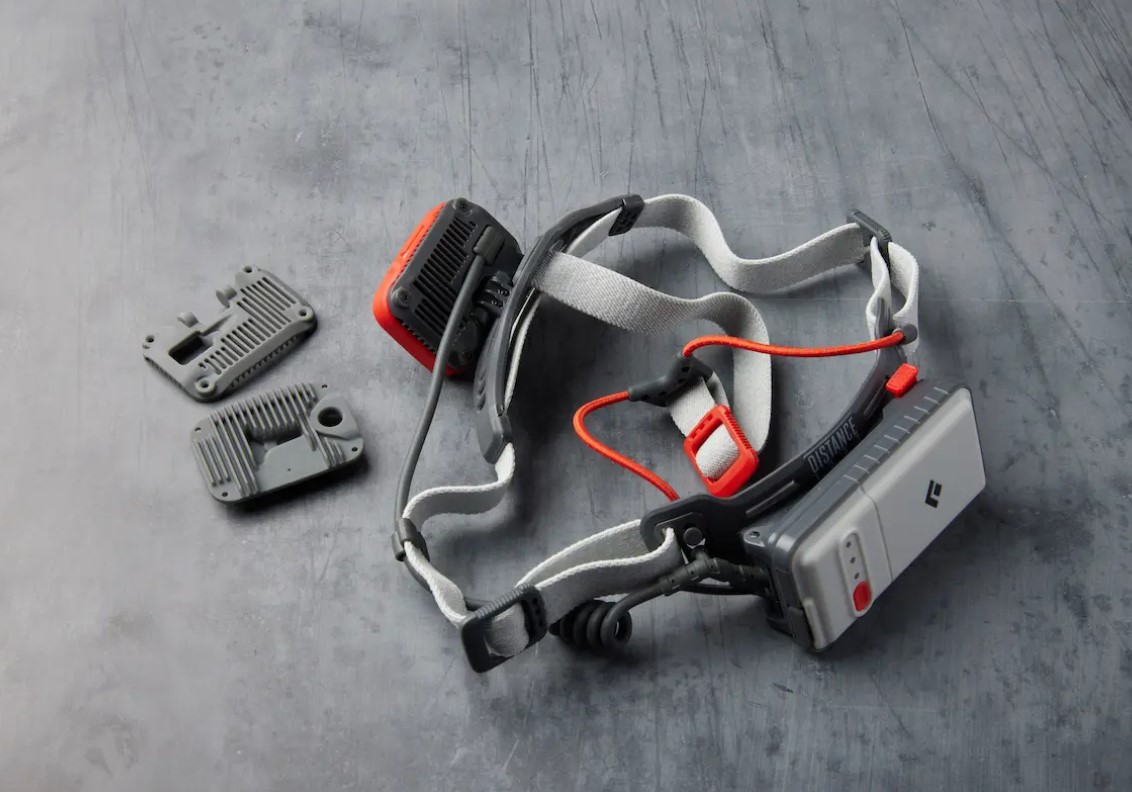

大規模定製生產成品部件

定製樹脂家族

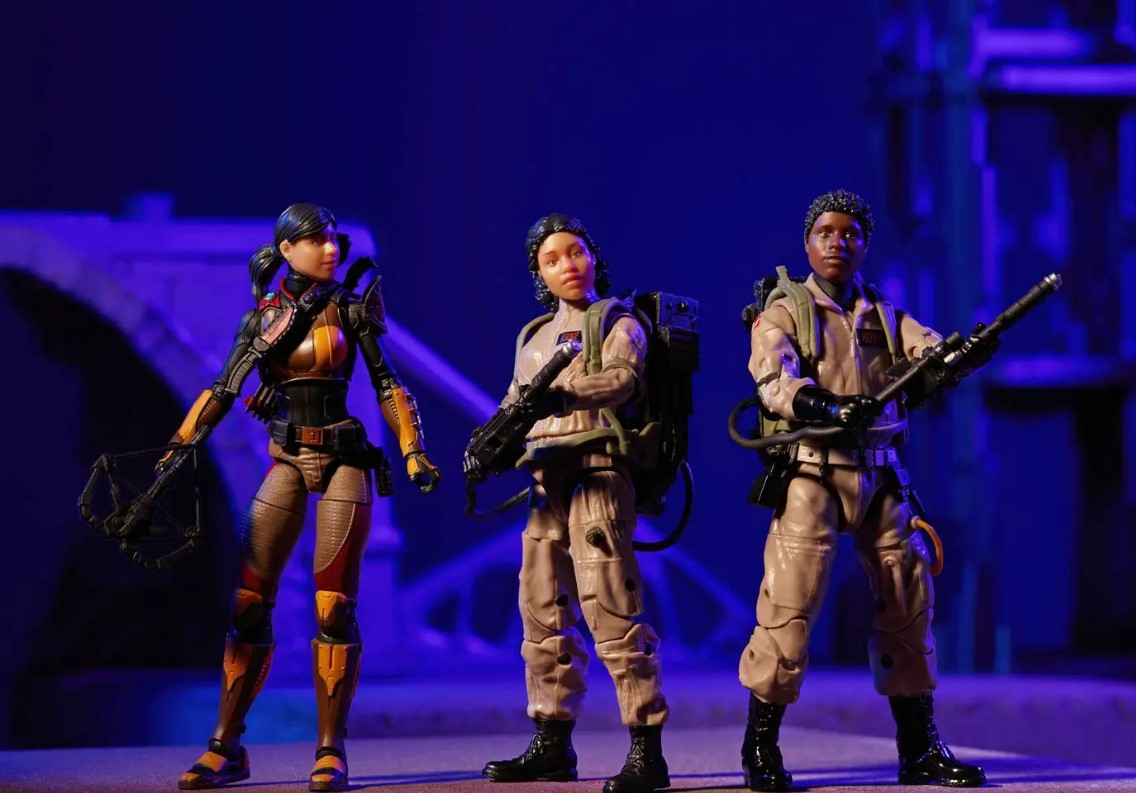

孩之寶借助 Formlabs 產品推出了個性化的自拍系列人偶項目。

#

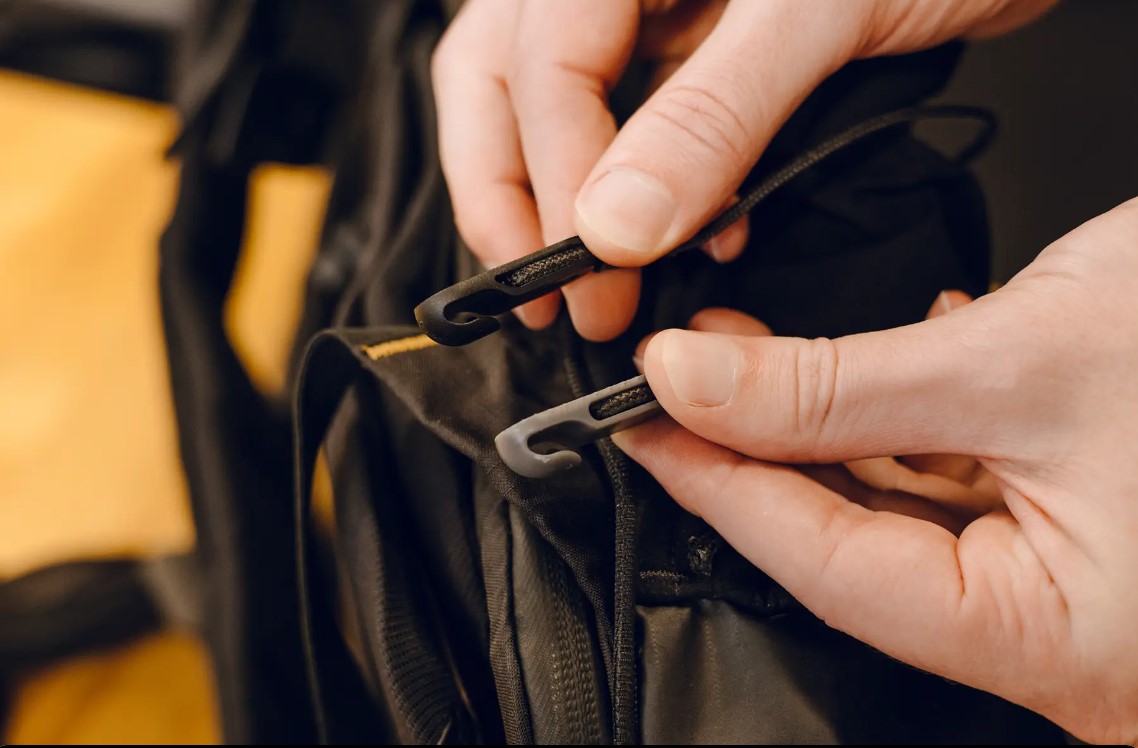

功能性原型
Grey Pro Resin
#
矽膠原型
Silicone 40A Resin
#

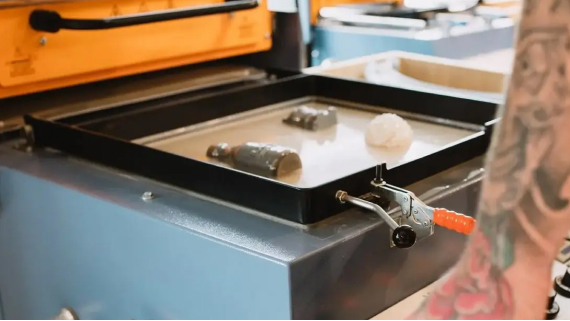

熱壓成型模具
Grey Resin
#

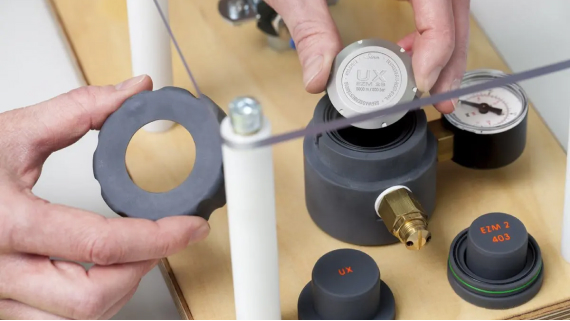

測試固定裝置
Tough 2000 Resin
#

水密性部件

Black Resin

NOAA 的大西洋海洋學和氣象實驗室 (AOML) 采用 3D 打印製造重型采樣器外殼、實驗傳感器和設備夾具以及內部水族館的定製組件。

#

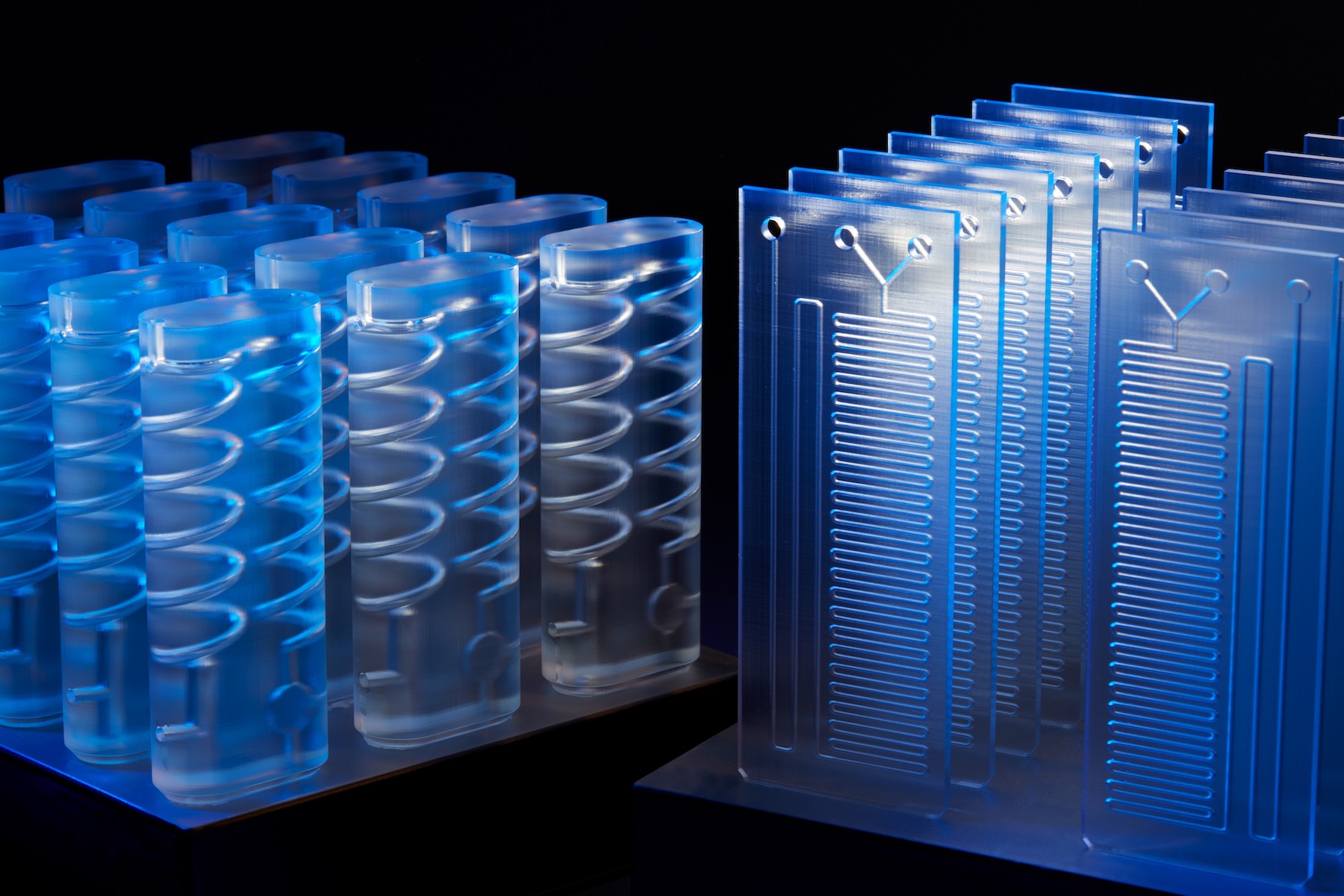

微流體
Clear Resin
#
深海機器人
Clear Resin
#

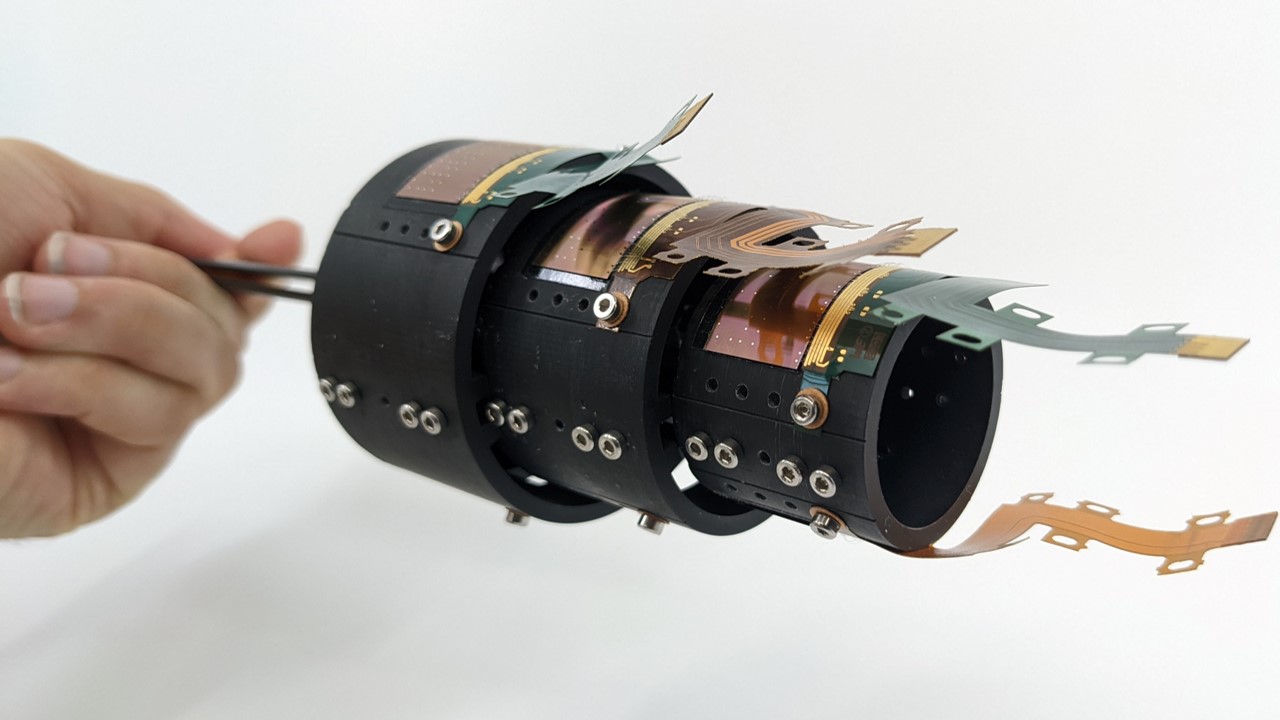

粒子檢測儀
Black Resin
#
組織工程
Grey Resin

Form 4 技術參數

技術 掩模立體光固化 (MSLA)
打印機引擎 Low Force Display (LFD)™
打印引擎的關鍵組件 背光模塊/Light Processing Unit 4 (LPU 4)/剝離紋理/柔性覆膜層樹脂槽/智能控製系統/高速自動樹脂處理
光源 背光模塊:60 個波長均勻的 LED、平凸透鏡陣列和集成空氣冷卻裝置405nm 光波波長16mW/cm² 光學功率強度(照射到打印平面)50µm 像素尺寸
成型體積 (寬 × 深 × 高) 20.0 × 12.5 × 21.0cm;5.25 升
成型區域 250cm²
最大部件長度⁶ 27.3cm
最大打印速度 100mm/h
平均打印速度(100µm 層高) 平均:40mm/h(所有材料);範圍:15-100mm/h(具體取決於材料)
典型尺寸公差³ 1-30mm 特征:±0.15%(下限:±0.02mm) 31-80mm 特征:±0.2%(下限:±0.06mm) 81-150mm 特征:±0.3%(下限:±0.15mm)
打印層厚(Z 軸精度) 25-300 微米
水平精度 50µm 亞像素分辨率的預調抗混疊 相對於 Form 3 系列,精細特征和銳利特征更出色
樹脂槽使用壽命 7.5 萬層(任意 Formlabs 材料)
樹脂盒類型 新一代樹脂盒填充速度提高 5-10 倍;浪費降低 63%;貨架空間減少 30%
樹脂加熱 高速傳導樹脂加熱,搭配紅外溫度感應
內部溫度 自動加熱樹脂至 25-45°C,取決於材料
力感應 Z 軸力傳感器:根據部件幾何形狀和所選材料自動優化打印質量和打印速度。
支撐 自動生成,輕觸移除
生物相容性材料 無(Form 4B 中可用)
材料 23 種業界領先的 Formlabs 材料,或利用 Open Platform(開放平臺)使用第三方材料。定期開發新材料
打印機重量 18.3kg
打印機尺寸 39.8 × 36.7 × 55.4cm
最小使用尺寸(寬 × 深 × 高) 40.7 × 47.8 × 84.4cm
操作環境 18-28°C
功率要求 100-240VAC 4.8A;50/60Hz 480W
連接 Wi-Fi(2.4 和 5GHz;IEEE 802.11 b/g/n/ac,WPA/WPA2)以太網 (1000Mbit)USB-C 2.0
打印機控製⁹ 7" 交互式觸摸屏1280 × 800 分辨率;語言:英語、德語、法語、西班牙語、意大利語、日語、繁體中文、簡體中文
攝像機 集成攝像機2592 × 1944 分辨率 (5MP)遠程監控、打印歷史記錄和打印延時攝影可輕松禁用、覆蓋或拆卸
傳感器和控製系統 6 個升級版傳感器可精確控製樹脂溫度、樹脂液位、打印力和打印狀態:高速傳導樹脂加熱,搭配紅外溫度感應超聲波樹脂液位傳感器:控製樹脂槽中的樹脂量Z 軸力傳感器:控製並將打印力降至最低樹脂盒載荷傳感器:精確測量樹脂盒中的樹脂液位打印機水平傳感器 攝像機
保修與服務 隨附一年保修付費服務和延長保修選項
軟件 PreForm、Dashboard、Fleet Control(一控多機)
軟件兼容性 Windows 7 及更高版本;Mac OSX 10.12 及更高版本
可接受文件類型 STL、OBJ 和 3MF 文件輸入FORM 文件輸出
