SOLIDWORKS頭盔造型設計
日期：2022-05-25 17:19:37 發布者: 智誠科技ICT 瀏覽次數：次
頭盔作為騎乘保護頭部的重要工具，作為一名SOLIDWORKS工程師，我們如何對頭盔進行設計，需要了解怎樣的細節了，今天以摩托車頭盔為例，以SOLIDWORKS軟件進行摩托車頭盔造型設計：

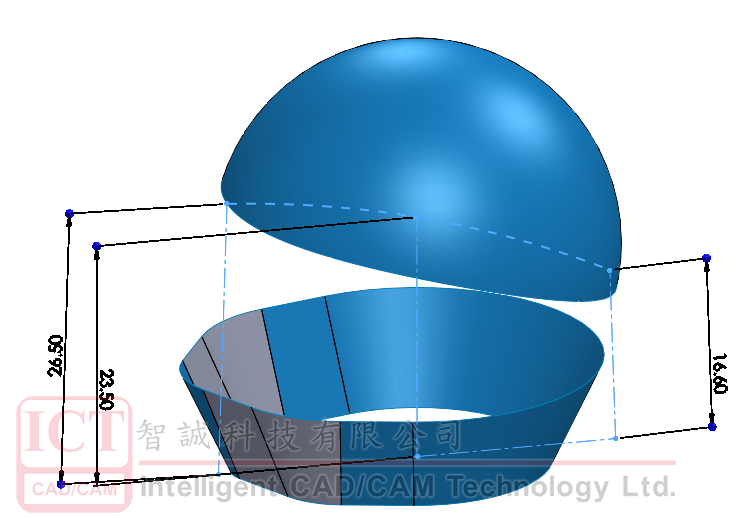

1. 選定頭盔規格，並創建底部建立規格：a) 使用草圖繪制，並通過拉伸曲面，生成曲面；b) 創建草圖時，必須將草圖完全定義，以便誤操作而導致草圖變化。
2. 依照規格尺寸創建頭盔頂部

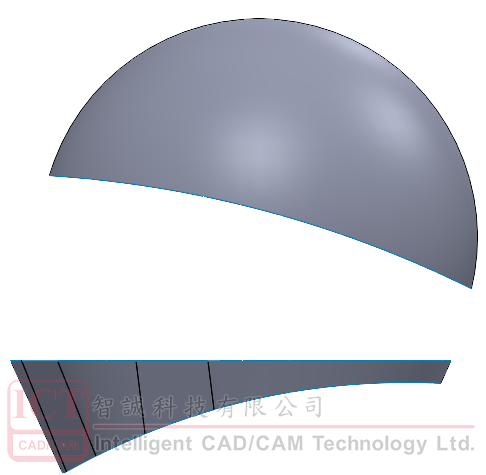

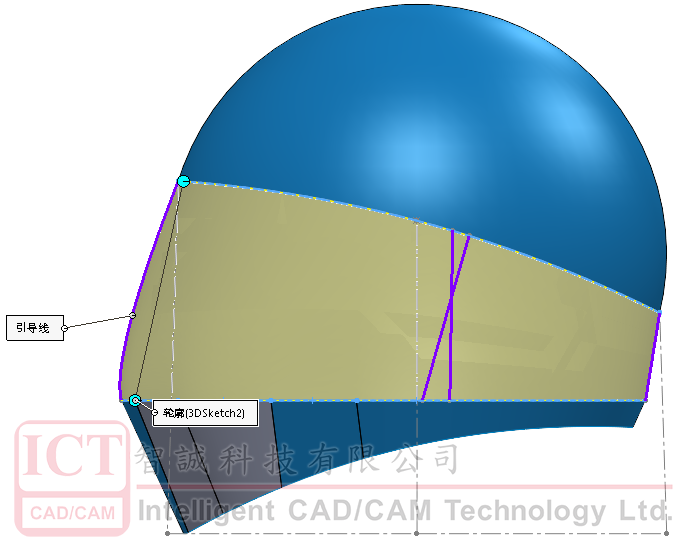

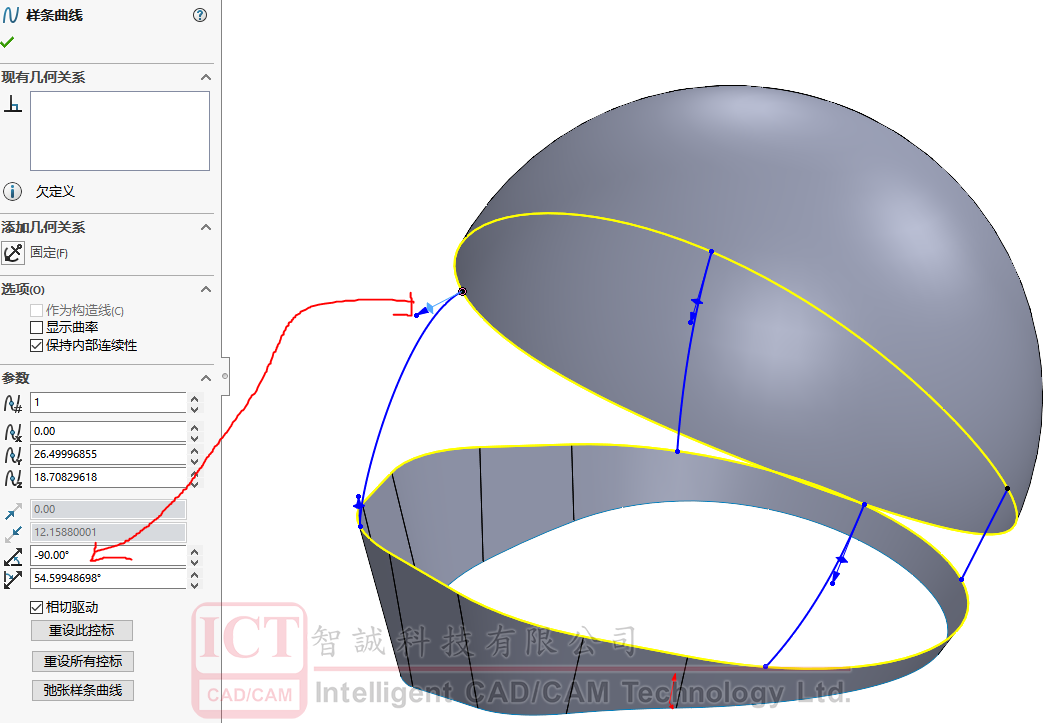

3. 使用3D草圖創建放樣引導線，並使用放樣曲面，連接底部和頂部曲面

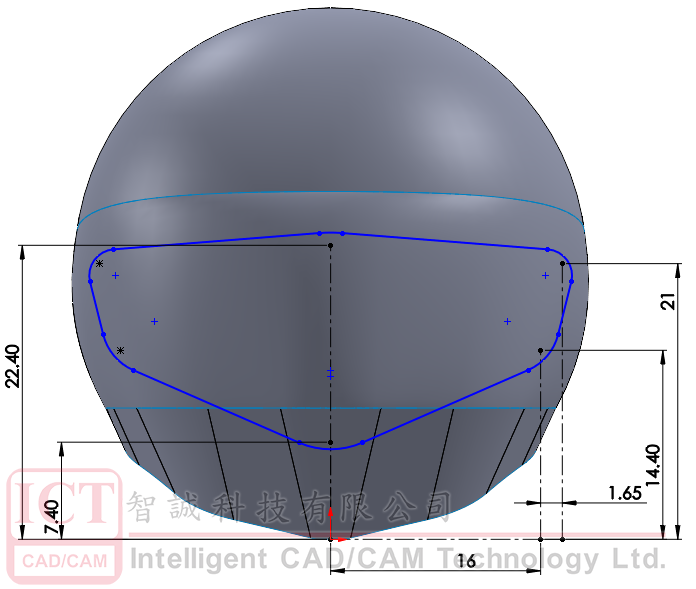

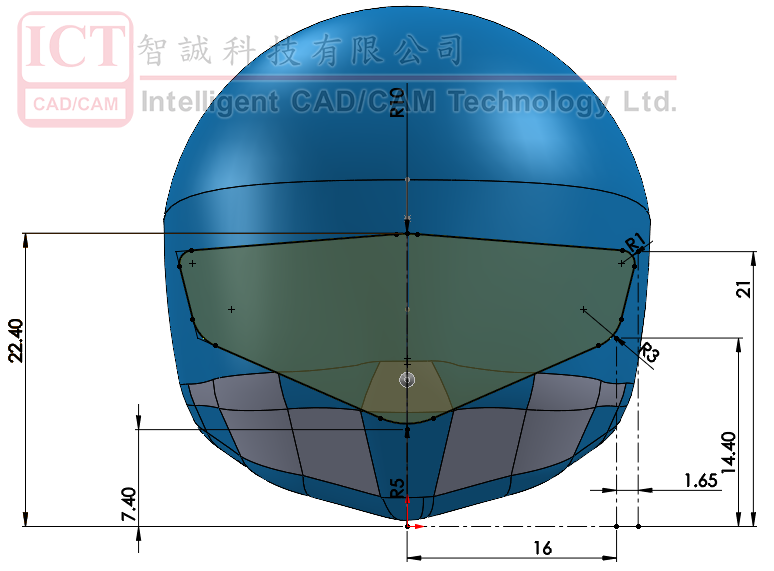

4. 切換基准面至前視基准面，並創建護目鏡避空位：a) 提前計算頭戴入頭盔位置，從而計算護目鏡的開孔尺寸；b) 由於頭盔為左右對稱，只需要創建一邊，然後使用鏡像；

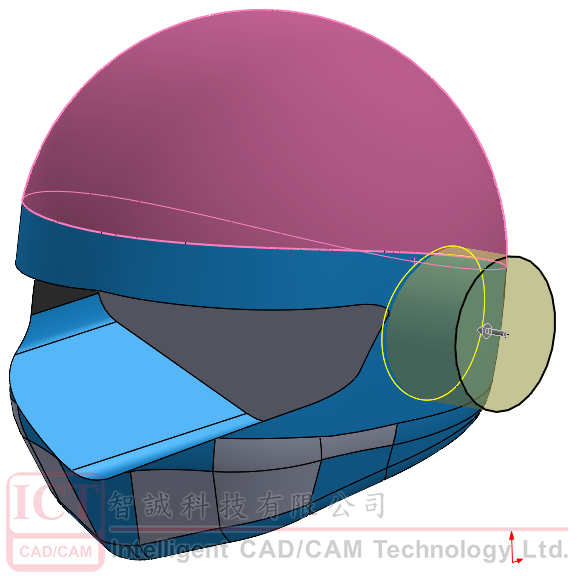

5. 使用拉伸切除，創建護目鏡安裝避空位

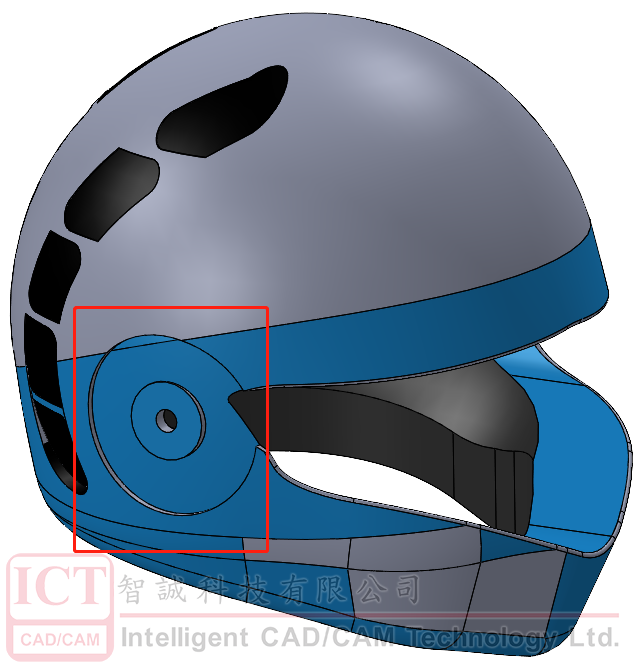

6. 參考上一步驟，創建護目鏡安裝位置，並且使用抽殼完成內部實體切除

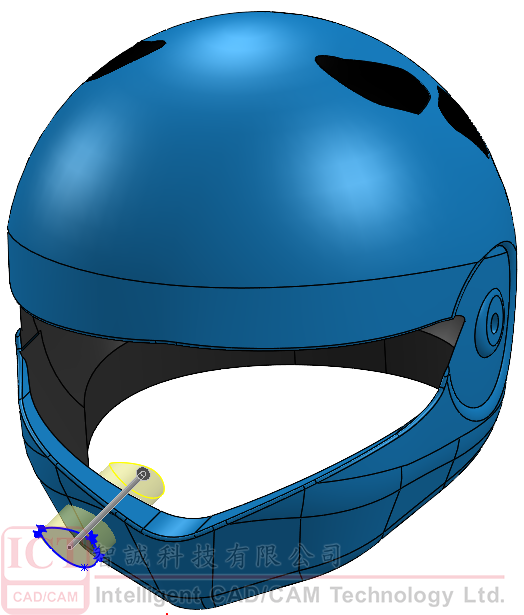

7. 使用拉伸切除，創建透風口：a) 由於摩托車頭盔較於封閉，需要裝加兩處透風及過濾位置，便於頭盔內更好的空氣循環
8. 護目鏡的創建：a) 使用頭盔部分參數，創建曲面

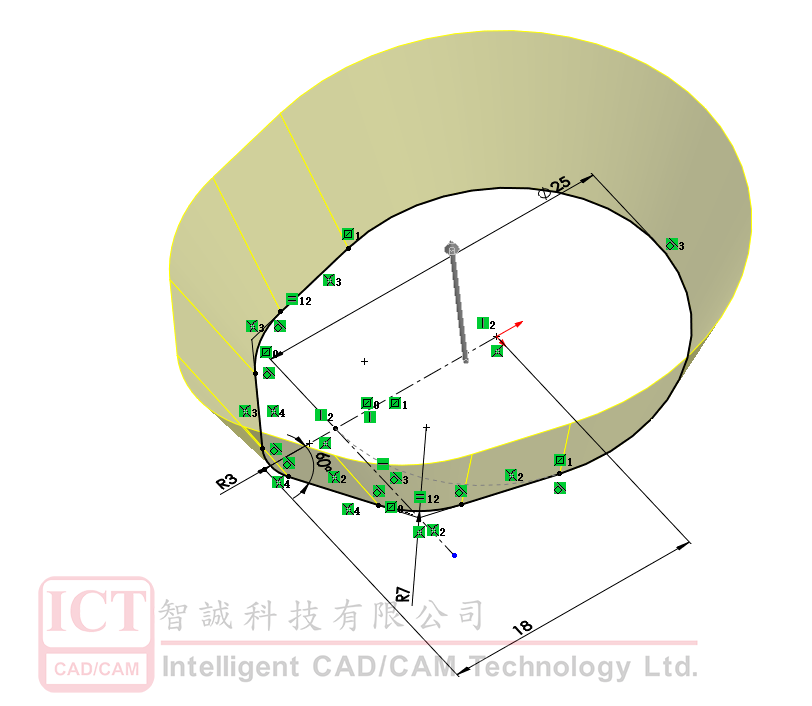

9. 使用放樣曲面，連接曲面：a) 護目鏡是可移動調制卻又需要保證一定的密封性；所以在創建曲線過度時，需要在兩端接觸曲線給與一定的角度；b) 在使用3D樣條曲線時，分別對上下端點給與90°

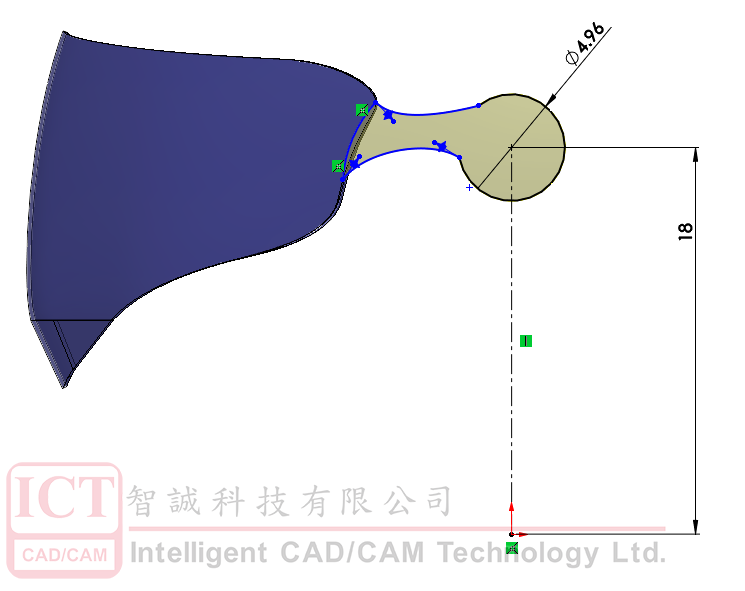

10. 使用前視基准面，創建護目鏡草圖：a) 可參考頭盔護目鏡開孔位置尺寸，創建草圖

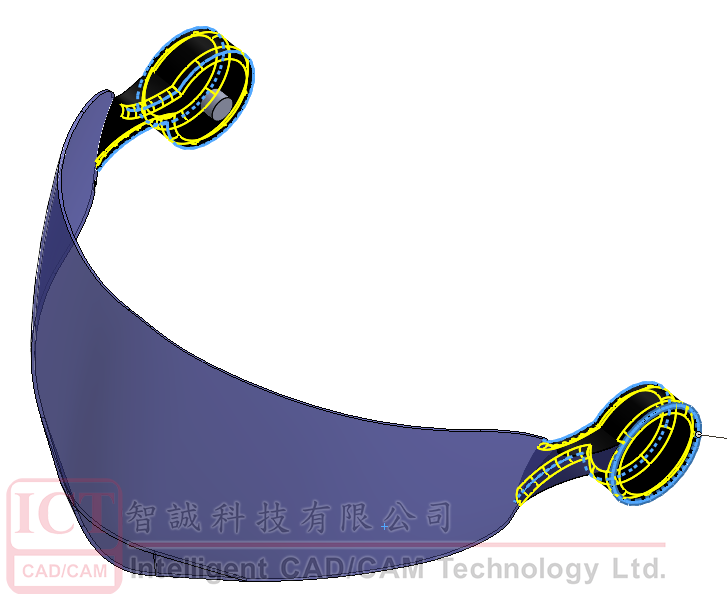

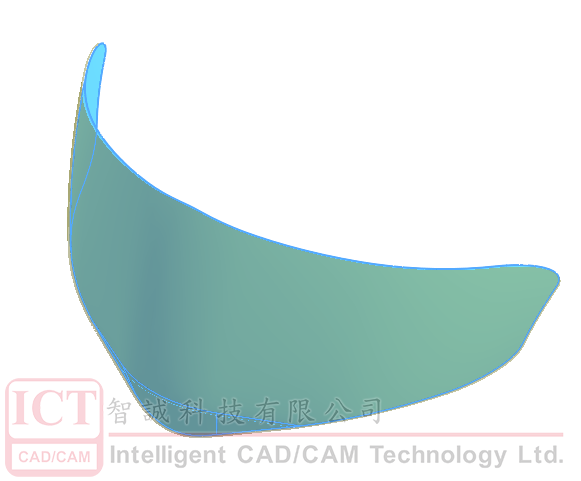

11. 使用曲面裁剪，裁剪掉多余的曲面，生成護目鏡面
12. 通過加厚，生成實體
13. 在創建頭盔部分時，所建立的己准是以草圖基准點為己准；使用草圖基准點作為參考，創建裝扣位
14. 利用倒角，將利邊順滑過度

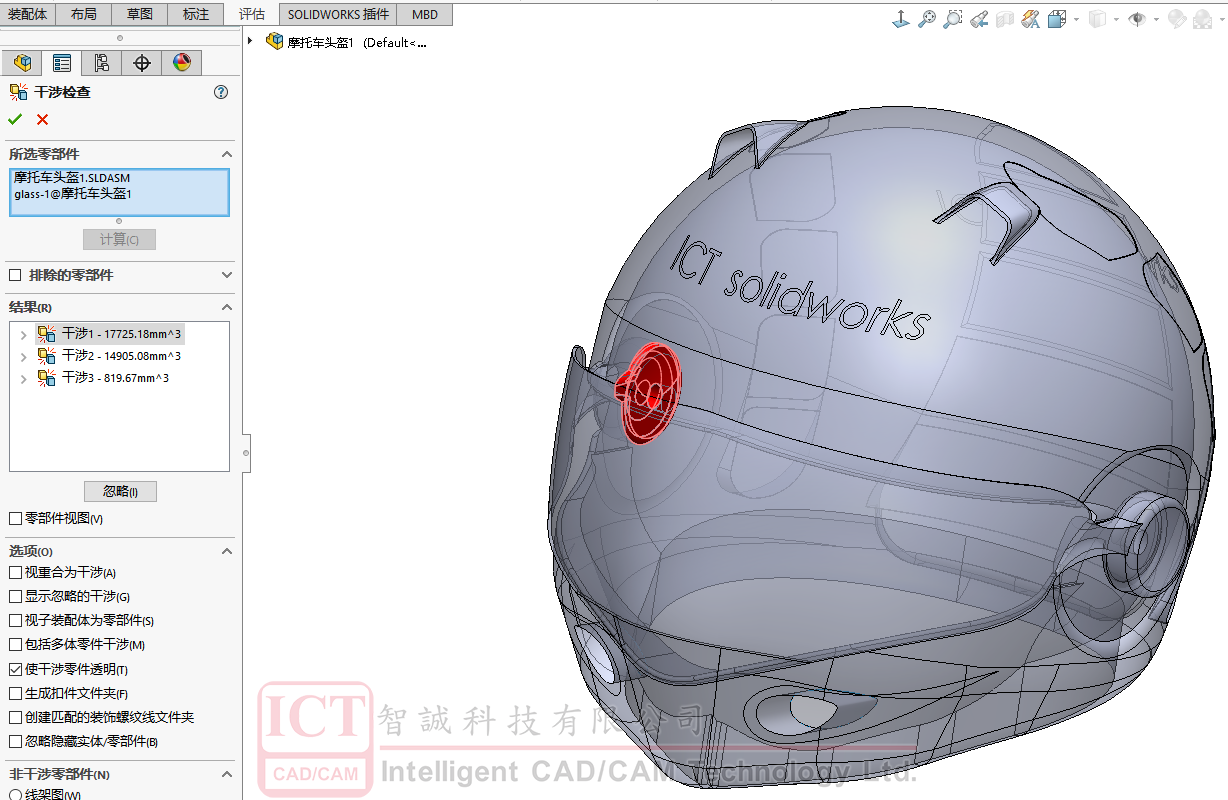

15. 基礎造型創建完成後，可以將頭盔及護目鏡進行裝配檢查：a) 新建裝配體模板，分別插入頭盔和護目鏡；b) 將頭盔和護目鏡裝配，並使用干涉檢查，檢查是否在合理範圍內
產品造型設計中，合理的利用2D和3D草圖，更加高效的創建最佳的曲面特征；通過使用SOLIDWORKS檢查工具，能夠更加直觀的查看並發現前期造型設計是否存在配合，設計缺陷等問題，從根源解決問題。
