稍微熟悉一點SOLIDWORKS的人都可能會遇到這樣一個問題，當用到鏈輪的時候，我如何去添加鏈條。我畫出一個鏈節來了，我怎麼把他們裝配起來呢？SOLIDWORKS鏈條裝配真的很繁瑣，而且，你裝上之後，他會極大的影響，這個裝配體的速度，所以現在給大家介紹一種簡單的方法：把SOLIDWORKS鏈條繪制成一個零件，這樣，既能滿足裝上鏈條的目的，又不影響SOLIDWORKS的使用速度。下面我來介紹這個方法：

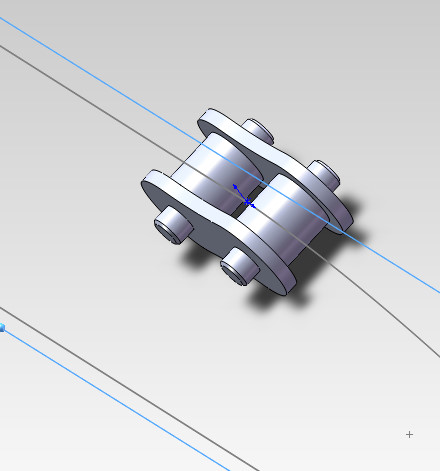

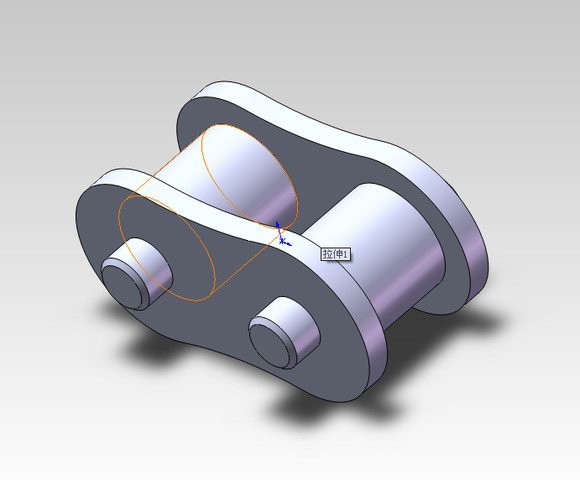

1.  首先繪制一個鏈節，如下圖

大家繪制的時候，最好找本手冊，按照尺寸畫，當然也可以隨意畫，目的是熟悉這個鏈條繪制的過程。

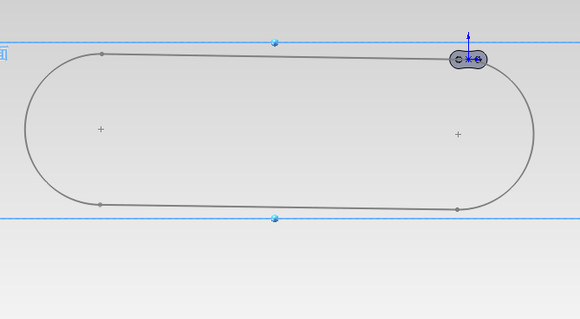

2.  繪制一條套合的樣條曲線

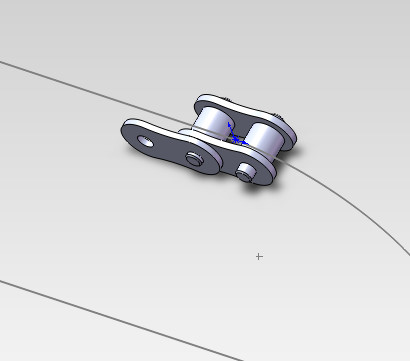

在中間的平面上，可以見個基准面，再畫。完成如下圖

3.  繪制鏈條中的另一部分

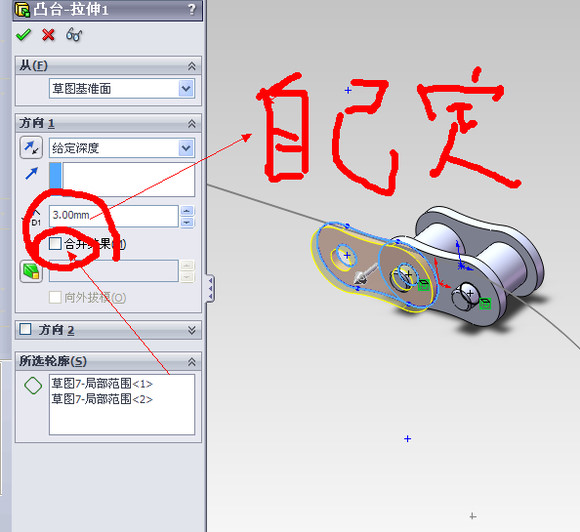

注意的是下圖所示

這裡不要合並結果

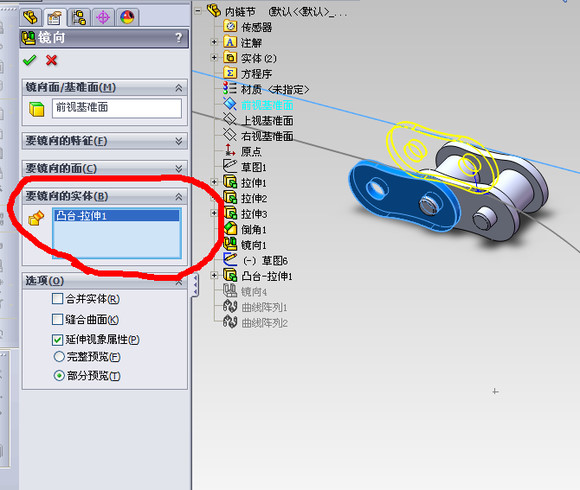

4.  鏡像（注意：選擇的是要鏡像的實體）

5.  好了目前為止准備工作已經做完了，剩下的就是完成鏈條的時候了。

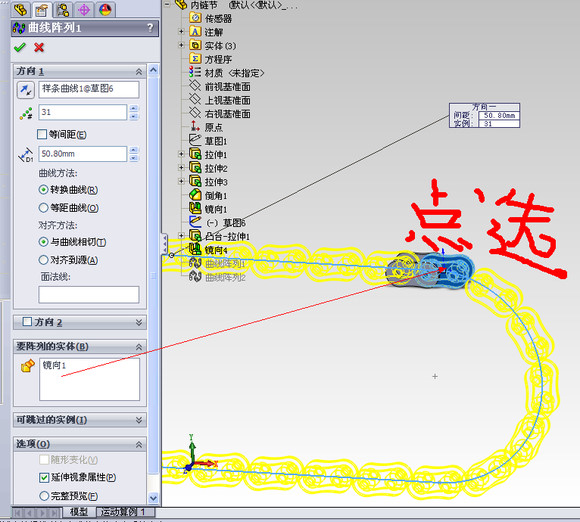

選取曲線陣列，先一步選要陣列的實體（特別注意，不是要陣列的特征），點選實體的時候，用鼠標電機繪制的鏈，不要點擊設計樹上的內容

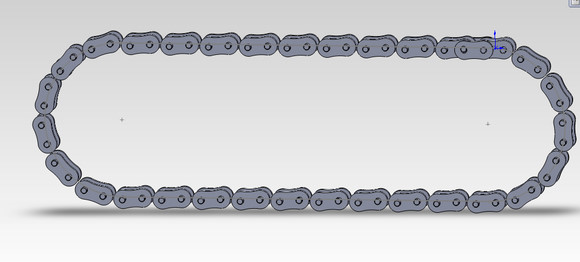

完成如下圖

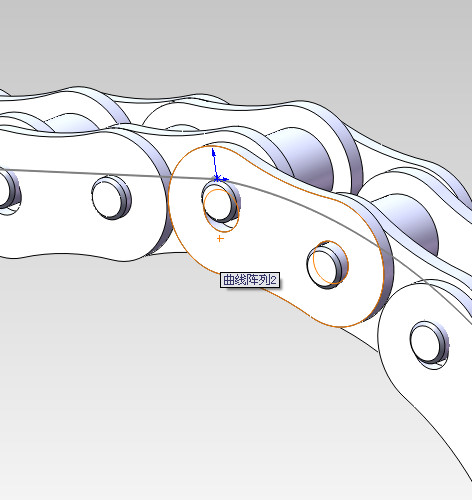

6.  完成下一步陣列：方法同上

完成如下圖：

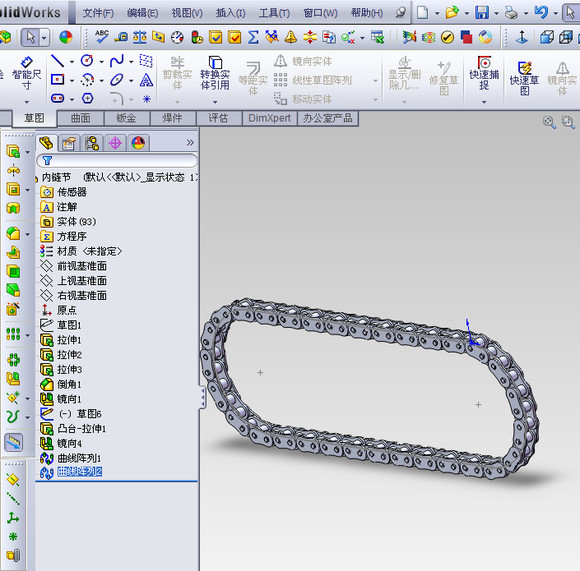

7.  最後完成

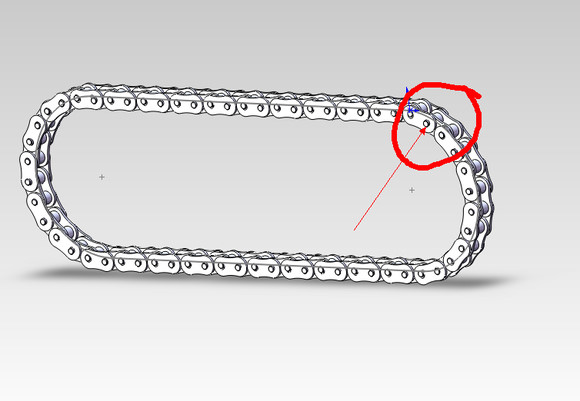

8.  這裡邊有一個小缺陷：

就是沒有陣列好

其實解決這一塊兒很簡單，你計算好鏈條的准確長度就Ok了。記住這種方法，比什麼都要強。這種方法比裝配要好，唯一的缺陷是這種不會動，你要知道，你裝起來的鏈條也不一定能動得起來，不信大家試試。他裡邊的約束很多，很繁瑣。
